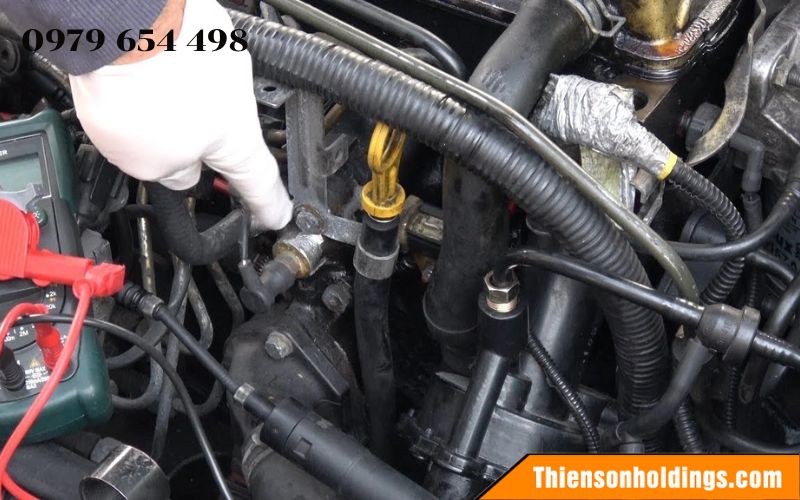

Cảm biến nhiệt độ nước làm mát là bộ phận của động cơ xe nâng, ảnh hưởng trực tiếp đến khả năng kiểm soát nhiệt độ và hiệu suất động cơ, bao gồm tuổi thọ xe. Vậy cảm biến nhiệt độ nước làm mát là gì, cấu tạo và nguyên lý hoạt động ra sao? Tất cả sẽ được Thiên Sơn Holdings giải đáp chi tiết trong bài viết này!
Khái niệm cảm biến nhiệt độ nước làm mát
Cảm biến nhiệt độ nước làm mát có nhiệm vụ đo nhiệt độ của dung dịch làm mát bên trong động cơ xe nâng. Thiết bị này sẽ chuyển đổi nhiệt độ thành tín hiệu điện và gửi về ECU để hệ thống điều chỉnh hoạt động của động cơ phù hợp. Nhờ đó, động cơ có thể vận hành ổn định và hạn chế tình trạng quá nhiệt trong quá trình làm việc.
Cấu tạo và nguyên lý hoạt động của cảm biến nhiệt độ nước làm mát
Cảm biến nhiệt độ nước mát có cấu tạo khá đơn giản nhưng lại ảnh hưởng trực tiếp đến khả năng làm mát, hiệu suất hoạt động và cả tuổi thọ của xe nâng. Dưới đây là cấu tạo chi tiết cũng như nguyên lý hoạt động của bộ phận này:
Cấu tạo

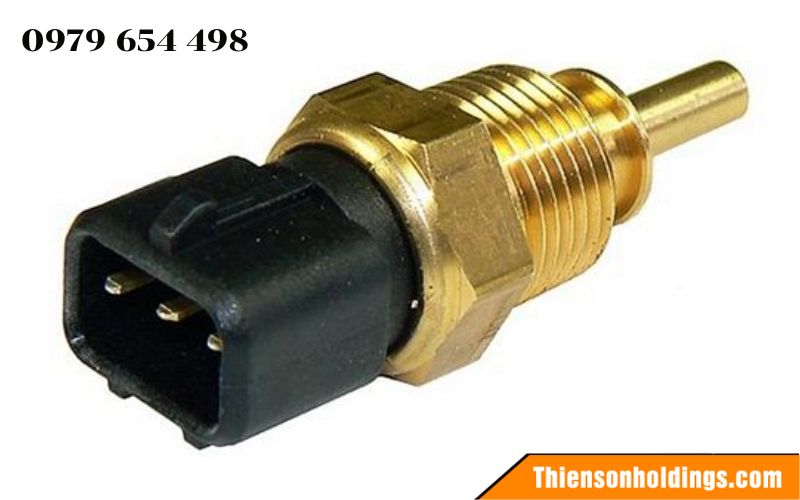

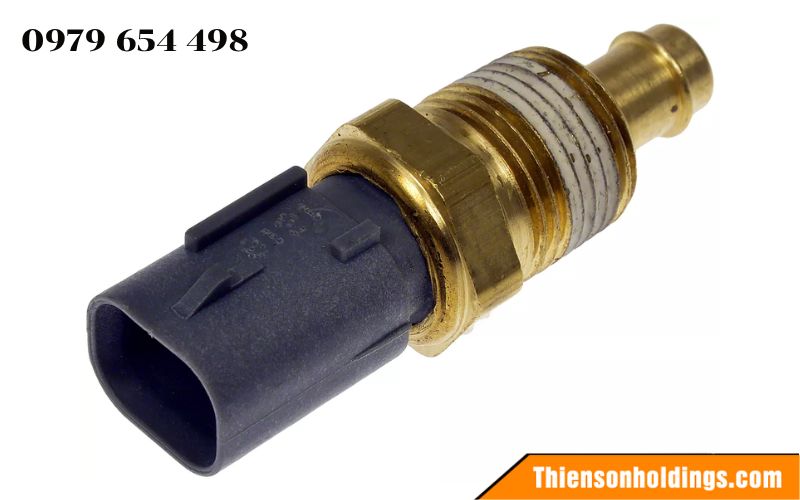

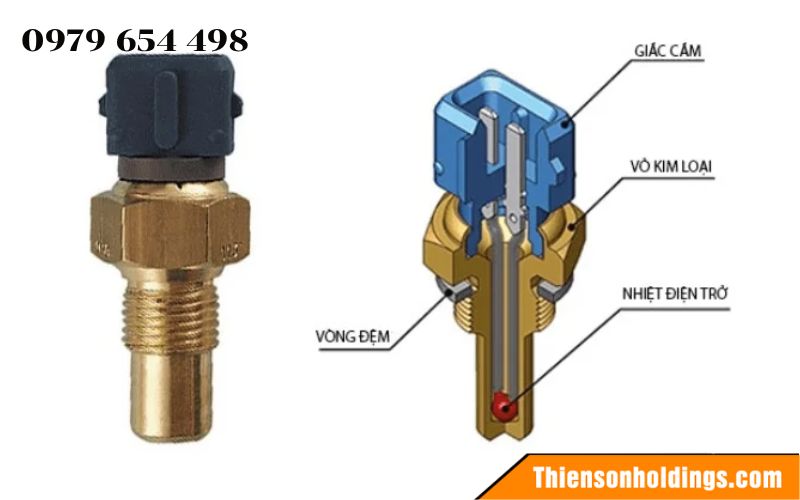

Cảm biến nhiệt độ nước làm mát (ECT) thường có thiết kế dạng hình trụ nhỏ gọn với ren bên ngoài để dễ dàng lắp đặt vào thân động cơ. Bên trong cảm biến là một nhiệt điện trở có hệ số nhiệt âm (NTC), nghĩa là điện trở sẽ giảm khi nhiệt độ tăng và tăng khi nhiệt độ giảm, giúp cảm biến nhận diện chính xác sự thay đổi nhiệt độ của nước làm mát.

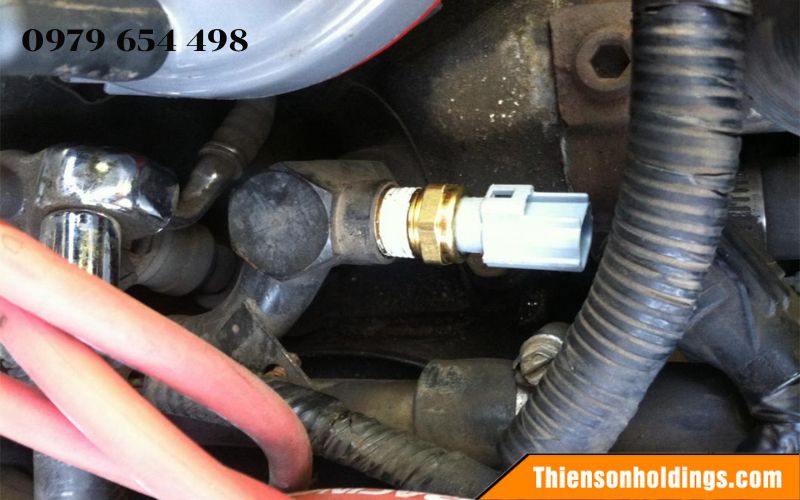

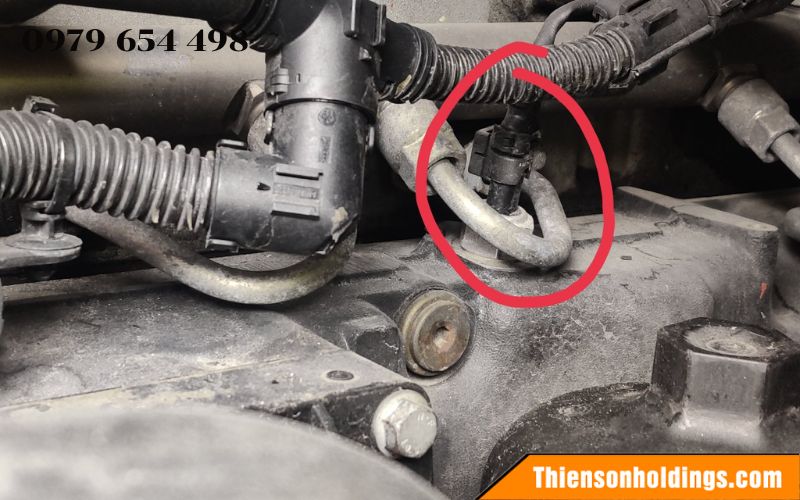

Trên xe nâng, cảm biến thường được lắp ở khu vực gần họng nước làm mát, nắp máy hoặc phía trên thân động cơ để tiếp xúc trực tiếp với dòng nước làm mát tuần hoàn. Cảm biến nhiệt độ nước làm mát thường sử dụng 2 chân kết nối gồm chân tín hiệu THW truyền dữ liệu về ECU và chân mass E2.
Nguyên lý hoạt động
Cảm biến nhiệt độ nước làm mát hoạt động dựa trên sự thay đổi điện trở theo nhiệt độ của nhiệt điện trở bên trong cảm biến. Khi động cơ xe nâng bắt đầu hoạt động, nước làm mát sẽ hấp thụ nhiệt sinh ra từ quá trình đốt cháy nhiên liệu. Lúc này, cảm biến sẽ liên tục đo nhiệt độ của nước làm mát và gửi tín hiệu điện áp về ECU để xử lý.

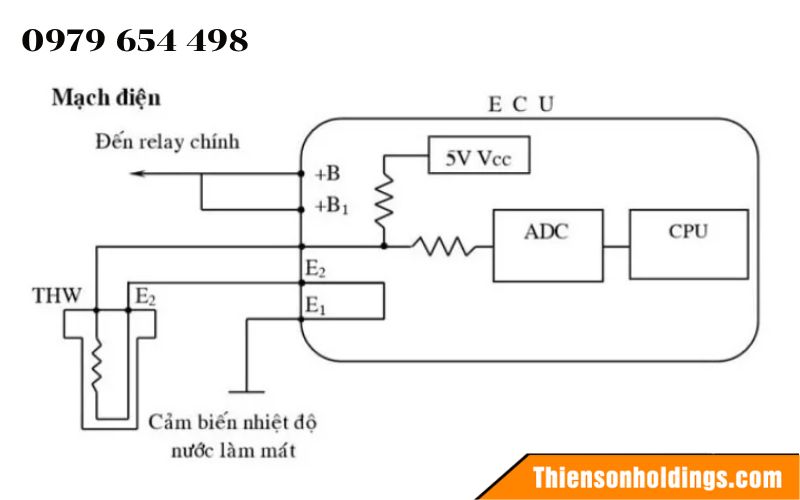

Thông thường, ECU sẽ cấp cho cảm biến một mức điện áp khoảng 5V thông qua điện trở chuẩn để tạo thành cầu phân áp. Khi động cơ còn lạnh, điện trở của cảm biến ở mức cao nên điện áp gửi về ECU cũng cao hơn. ECU sẽ hiểu rằng động cơ chưa đạt nhiệt độ vận hành tối ưu và tự động điều chỉnh lượng nhiên liệu phun nhiều hơn để hỗ trợ khởi động.
Ngược lại, khi nhiệt độ động cơ tăng lên, điện trở bên trong cảm biến giảm xuống làm điện áp hồi về ECU giảm theo. Dựa vào tín hiệu này, ECU sẽ điều chỉnh thời điểm đánh lửa, lượng nhiên liệu phun và kích hoạt quạt làm mát nếu cần thiết. Nhờ cơ chế hoạt động liên tục này, động cơ xe nâng có thể duy trì nhiệt độ ổn định, hạn chế tình trạng quá nhiệt và nâng cao hiệu suất vận hành.
Vai trò của cảm biến nhiệt độ nước làm mát
Cảm biến nhiệt độ nước làm mát là bộ phận quan trọng trong hệ thống làm mát động cơ xe nâng với các vai trò như:
- Cung cấp tín hiệu nhiệt độ cho ECU: Cảm biến liên tục đo nhiệt độ nước làm mát và gửi tín hiệu điện về ECU để hệ thống nhận biết trạng thái hoạt động của động cơ.
- Điều chỉnh thời điểm đánh lửa: ECU sẽ dựa vào tín hiệu từ cảm biến để tăng hoặc giảm góc đánh lửa nhằm phù hợp với nhiệt độ thực tế của động cơ.
- Điều khiển lượng nhiên liệu phun: Khi động cơ còn lạnh, cảm biến giúp ECU tăng thời gian phun nhiên liệu để hỗ trợ khởi động và làm nóng máy nhanh hơn. Khi động cơ đã nóng lên, thời gian phun sẽ tự động giảm lại để tiết kiệm nhiên liệu.
- Kích hoạt quạt làm mát động cơ: Cảm biến sẽ theo dõi mức nhiệt của động cơ và truyền tín hiệu đến ECU để điều khiển quạt gió phù hợp. Quạt bắt đầu chạy khi nhiệt độ đạt khoảng 80 – 87°C và sẽ tăng tốc mạnh hơn nếu nhiệt độ tăng trên 95 – 98°C..
- Hỗ trợ kiểm soát tốc độ không tải: Trong giai đoạn khởi động nguội, cảm biến giúp ECU điều chỉnh tốc độ không tải để động cơ nhanh chóng đạt được nhiệt độ ổn định.
- Hỗ trợ điều khiển hộp số tự động: Trên một số dòng xe nâng, tín hiệu từ cảm biến được ECU sử dụng để kiểm soát thời điểm chuyển số phù hợp với nhiệt độ động cơ.
Quy trình kiểm tra tình trạng cảm biến nhiệt độ nước làm mát
Để đảm bảo hệ thống cảm biến nhiệt độ nước mát hoạt động ổn định, bạn cần thường xuyên kiểm tra và bảo trì bộ phận này. Cách kiểm tra khá đơn giản theo thứ tự các bước như sau:
Bước 1: Chuẩn bị

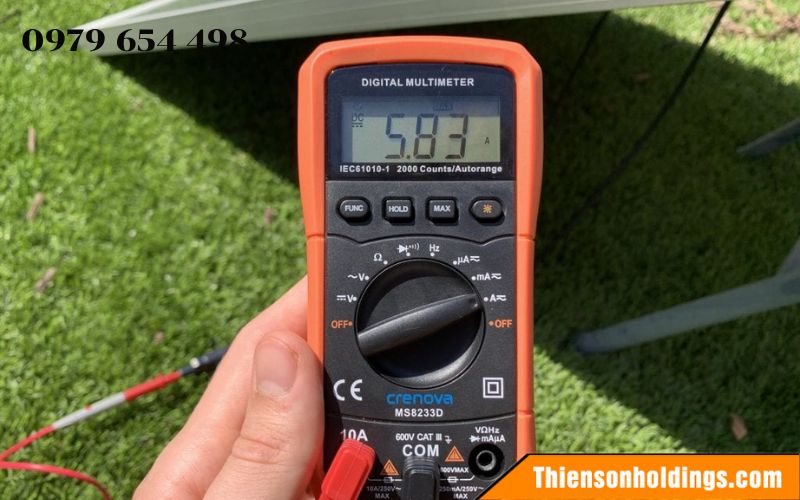

Trước tiên, bạn cần chuẩn bị đồng hồ vạn năng VOM và chuyển thiết bị sang chế độ đo điện trở Ω. Sau đó, bạn tháo cảm biến ra khỏi động cơ xe nâng và vệ sinh sạch phần đầu cảm biến để kết quả đo được chính xác hơn.
Bước 2: Nâng nhiệt độ cảm biến
Bạn có thể nhúng đầu cảm biến vào nước nóng hoặc dùng bật lửa hơ nhẹ để tăng nhiệt độ của cảm biến. Trong quá trình thực hiện, hãy thao tác cẩn thận để tránh làm hỏng đầu đo.
Bước 3: Kiểm tra điện trở

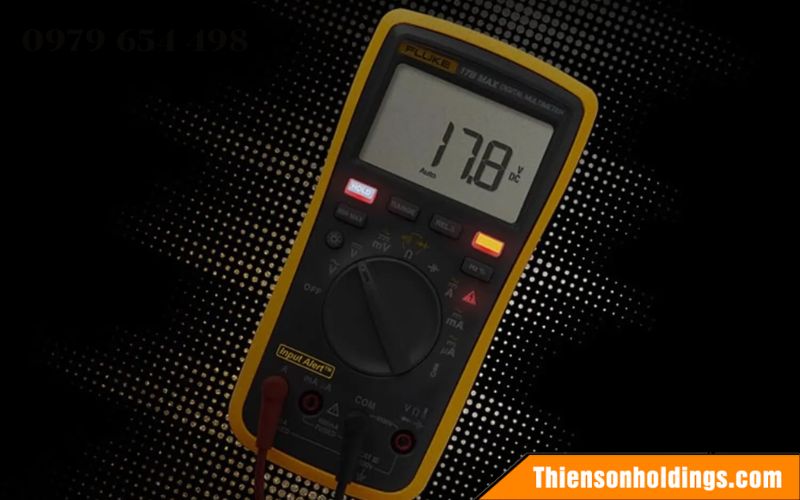

Sau khi làm nóng cảm biến, bạn dùng đồng hồ VOM để kiểm tra giá trị điện trở. Khi nhiệt độ tăng lên, điện trở bên trong cảm biến sẽ giảm theo đặc tính của nhiệt điện trở âm. Nếu điện trở nằm trong khoảng 0,2 – 0,3 Ω thì cảm biến vẫn còn khả năng phản hồi nhiệt độ.
Tiếp theo, bạn nhúng cảm biến vào nước lạnh và đo lại điện trở. Nếu giá trị điện trở tăng lên khoảng 4,8 – 6 Ω, điều đó chứng tỏ cảm biến vẫn phản hồi tốt với sự thay đổi nhiệt độ. Nếu điện trở không thay đổi hoặc sai lệch quá lớn, bạn nên kiểm tra hoặc thay mới cảm biến.
Dấu hiệu cảnh báo cảm biến nhiệt độ nước đang gặp sự cố
Cảm biến nhiệt độ nước làm mát bị hư hỏng có thể khiến hệ thống làm mát và động cơ xe nâng hoạt động thiếu ổn định. Nếu phát hiện sớm các dấu hiệu bất thường dưới đây, bạn có thể kiểm tra và xử lý kịp thời trước khi ảnh hưởng đến những bộ phận khác của động cơ:
- Đèn báo lỗi sáng: Khi cảm biến gặp lỗi, hệ thống ECU sẽ phát hiện tín hiệu bất thường trên bảng điều khiển.
- Xe tiêu hao nhiên liệu nhiều hơn bình thường: Nếu cảm biến gửi sai dữ liệu nhiệt độ, ECU có thể điều chỉnh lượng nhiên liệu phun không phù hợp. Điều này khiến động cơ tiêu thụ nhiên liệu nhiều hơn và làm giảm hiệu quả vận hành của xe nâng.
- Quạt làm mát hoạt động bất thường: Cảm biến hư hỏng có thể khiến quạt tản nhiệt không hoạt động hoặc chạy liên tục dù nhiệt độ động cơ chưa quá cao. Tình trạng này làm khả năng làm mát động cơ bị ảnh hưởng đáng kể.
- Ống xả xuất hiện khói đen: Khi ECU nhận sai tín hiệu nhiệt độ, hỗn hợp nhiên liệu có thể bị làm giàu quá mức khiến nhiên liệu cháy không hết. Điều này dẫn đến hiện tượng khói đen xuất hiện ở ống xả dẫn đến tình trạng hỏng ống và gây ô nhiễm môi trường nếu không khắc phục trong thời gian dài.
- Động cơ hoạt động yếu và thiếu ổn định: Cảm biến nhiệt độ nước làm mát bị lỗi có thể khiến động cơ vận hành không ổn định, tăng tốc chậm hoặc xuất hiện hiện tượng rung giật khi làm việc.
Các dạng hư hỏng thường gặp gây lỗi cảm biến nhiệt độ
Trong quá trình vận hành, cảm biến nhiệt độ nước làm mát có thể gặp nhiều sự cố do nhiệt độ cao, độ ẩm hoặc hệ thống điện hoạt động không ổn định. Dưới đây là những dạng hư hỏng phổ biến thường khiến cảm biến hoạt động sai lệch hoặc mất tín hiệu.
- Do hoạt động liên tục trong điều kiện nhiệt độ cao và rung lắc thường xuyên.
- Nhiệt điện trở bên trong cảm biến bị giảm độ nhạy khiến khả năng đo nhiệt độ không còn chính xác.
- Dây tín hiệu từ cảm biến nhiệt độ nước làm mát đến ECU bị đứt hoặc chập chờn làm tín hiệu truyền không ổn định.
- Hiện tượng chạm mass xảy ra khiến ECU nhận sai dữ liệu nhiệt độ động cơ.
- Giắc cắm cảm biến bị lỏng, oxy hóa hoặc bám bẩn làm gián đoạn kết nối tín hiệu.
Mức giá của cảm biến nhiệt độ nước làm mát

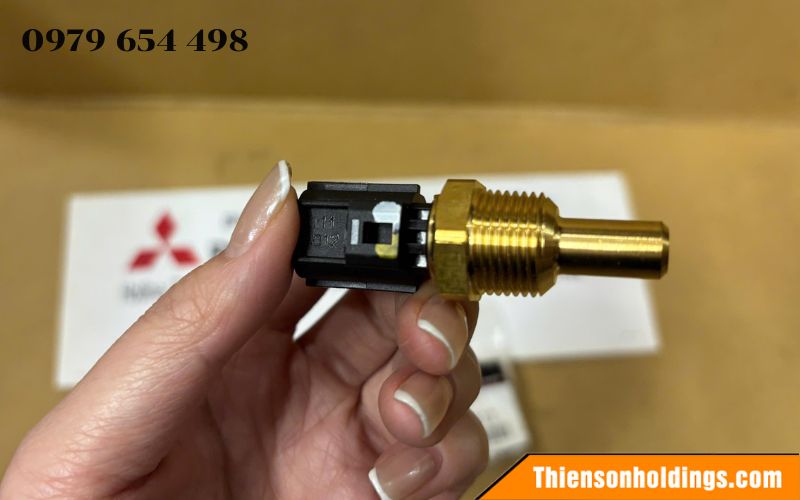

Hiện nay, cảm biến nhiệt độ nước làm mát dành cho xe nâng thường có mức giá dao động khoảng từ 150.000 – 1.200.000 đồng, tùy theo dòng xe, thương hiệu và chất lượng sản phẩm. Đối với các loại cảm biến phổ thông, mức giá thường nằm trong khoảng vài trăm nghìn đồng, trong khi cảm biến chính hãng hoặc dùng cho xe nâng đời mới sẽ có giá cao hơn.
Có thể thấy, cảm biến nhiệt độ nước làm mát đóng vai trò quan trọng trong việc bảo vệ động cơ và tối ưu hiệu suất vận hành xe nâng. Nếu bạn đang tìm kiếm các dòng xe nâng được trang bị hệ thống này, hãy ghé Thiên Sơn Holdings qua website thiensonholdings.com hoặc gọi điện đến hotline 0979654498 để được xe nâng phù hợp với từng nhu cầu sử dụng.
