Động cơ thủy lực là gì và vai trò của bộ phận này đối với xe nâng là vấn đề được nhiều doanh nghiệp quan tâm. Thực tế, đây là dòng động cơ có cấu tạo phức tạp – những khách hàng lần đầu tìm hiểu về thiết bị này sẽ gặp không ít khó khăn. Hiểu được điều đó, Thiên Sơn Holdings đã tổng hợp đầy đủ thông tin về động cơ thủy lực tại bài viết dưới đây.

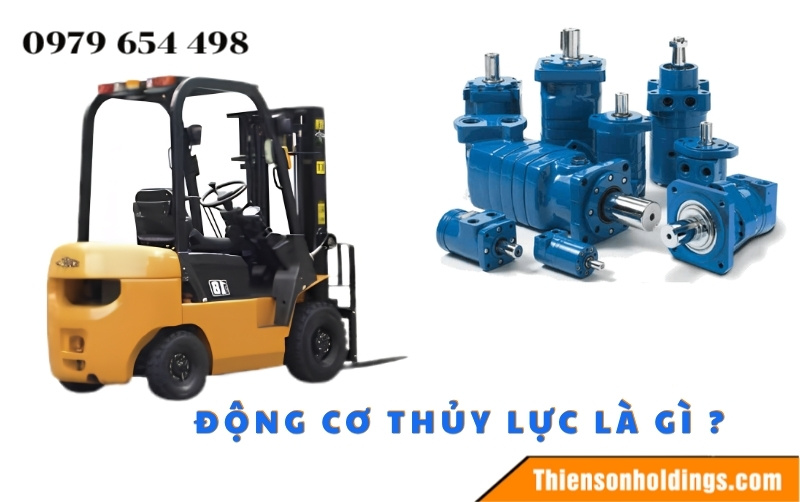

Động cơ thủy lực là gì?
Động cơ thủy lực (hay còn gọi là motor thủy lực – Hydraulic Motor) được làm bằng kim loại. Đây là thiết bị truyền động chạy bằng dầu, nhớt hoặc chất lỏng khác, có vai trò chuyển đổi năng lượng thủy lực thành cơ năng tạo ra chuyển động quay hoặc tịnh tiến mạnh mẽ. Hai chỉ số quan trọng quyết định đến hiệu suất của động cơ là:
- Mô – men xoắn: Là đại lượng đặc trưng cho lực tác động làm vật thể quay quanh một trục, phản ánh trực tiếp sức kéo và khả năng chịu tải trọng của xe nâng. Ví dụ dòng xe nâng có mô-men xoắn lớn có thể dễ dàng khởi động và tải trọng nặng mà không tiêu tốn quá nhiều công suất.
- Tốc độ quay (vòng/phút): Là số vòng quay của trục trong một đơn vị thời gian, phản ánh mức độ nhanh chậm của quá trình chuyển hóa năng lượng thành cơ năng. Thông số này tỉ lệ thuận với lưu lượng dầu cấp vào: lưu lượng càng lớn, trục quay càng nhanh, giúp xe nâng vận hành linh hoạt và hiệu quả hơn.
- Bơm thủy lực: Biến cơ năng (từ động cơ điện hoặc động cơ đốt trong) thành năng lượng thủy lực, tạo áp suất đẩy dầu đi trong hệ thống.
- Động cơ thủy lực: Tiếp nhận năng lượng thủy lực từ dòng áp suất cao và chuyển đổi thành cơ năng quay để vận hành các cơ cấu máy móc.
Bên cạnh đó, nhiều người dễ nhầm lẫn giữa động cơ thủy lực và bơm thủy lực vì chúng có tên gọi khá tương đồng. Tuy nhiên, hai bộ phận này có chức năng khác nhau:

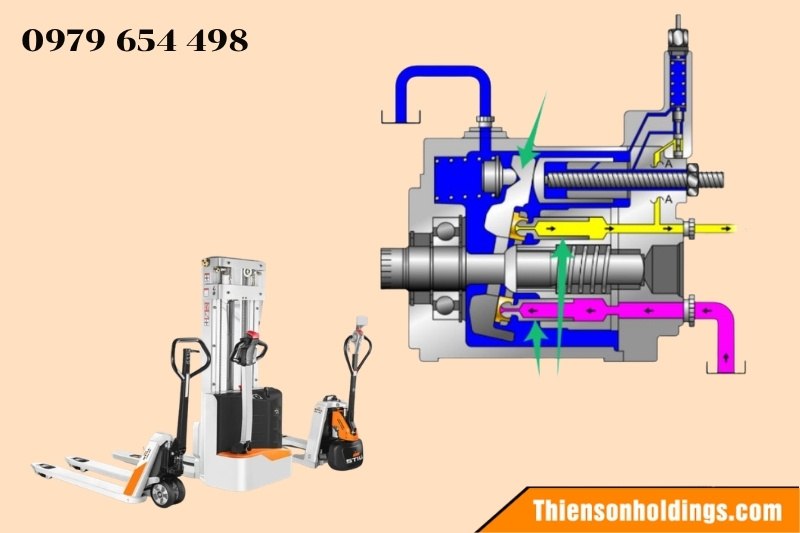

Cấu tạo của động cơ thủy lực
Một động cơ thủy lực hoàn chỉnh đều được cấu thành từ các bộ phận sau:
- Thân vỏ: Là khung bao bên ngoài để bảo vệ các linh kiện bên trong. Vỏ được làm từ hợp kim thép hoặc gang đúc, một số làm bằng nhôm giúp tổng thể nhẹ hơn, tăng hiệu suất hoạt động.
- Trục quay: Được chế tạo từ thép hợp kim chống mài mòn cao, đây là bộ phận tiếp nhận và truyền mô-men xoắn ra bên ngoài. Nhờ được gắn trên ổ bi hoặc bạc đạn giúp trục quay chuyển động ổn định và êm ái dưới cường độ làm việc cao.
- Piston, bánh răng hoặc cánh gạt: Là bộ phận chính của động cơ trong quá trình truyền động. Dầu áp suất sẽ tác động lên piston tạo lực đẩy tịnh tiến, làm quay bánh răng hoặc cánh gạt để tạo chuyển động.
- Van điều khiển: Đảm nhận nhiệm vụ kiểm soát hướng đi và lưu lượng chất lỏng, từ đó điều chỉnh tốc độ hoặc đảo chiều quay của động cơ. Ngoài ra, các van an toàn tích hợp giúp ngăn ngừa tình trạng quá tải, bảo vệ toàn bộ hệ thống thủy lực.
- Phớt làm kín: Là các vòng đệm bằng cao su hoặc PTFE đặt tại các khe hở, có vai trò ngăn rò rỉ dầu và giữ áp suất ổn định trong khoang công tác. Phớt làm kín cũng hạn chế bụi bẩn từ môi trường xâm nhập vào động cơ.
- Vòng bi: Giảm ma sát, hạn chế sự ăn mòn trong quá trình truyền động và kéo dài tuổi thọ vận hành cho thiết bị.
Nguyên lý hoạt động của động cơ thủy lực là gì?
Nguyên lý hoạt động của động cơ thủy lực hiểu đơn giản là động cơ này biến năng lượng của chất lỏng chuyển hóa thành năng lượng dạng cơ học dựa trên sự biến đổi áp suất. Động cơ thủy lực vận hành thường phối hợp cùng một máy bơm, quá trình này diễn ra theo trình tự như sau:
- Cung cấp năng lượng: Chất lỏng thủy lực (dầu thủy lực) được máy bơm đẩy vào buồng làm việc của motor với mức áp suất cao.
- Tạo lực đẩy: Dưới áp suất cao, dòng chất lỏng tác động trực tiếp lên các bộ phận chuyển động bên trong như piston, bánh răng hoặc cánh gạt.
- Sinh công: Lực đẩy này làm cho trục đầu ra của motor quay liên tục, tạo ra mô-men xoắn cực lớn để dẫn động các thiết bị khác trong hệ thống xe nâng hoặc máy công nghiệp để vận hành.
Tóm lại, áp suất dầu càng cao thì mô-men xoắn đầu ra của động cơ càng lớn.
Xem ngay các dòng xe nâng sử dụng động cơ thủy lực cao cấp tại Thiên Sơn Holdings:
Các loại động cơ thủy lực dành cho xe nâng
Mỗi loại motor thủy lực đều có những ưu điểm riêng biệt, được thiết kế để phù hợp với từng các dòng xe nâng khác nhau. Dưới đây là 4 loại động cơ thủy lực phổ biến nhất trên thị trường:

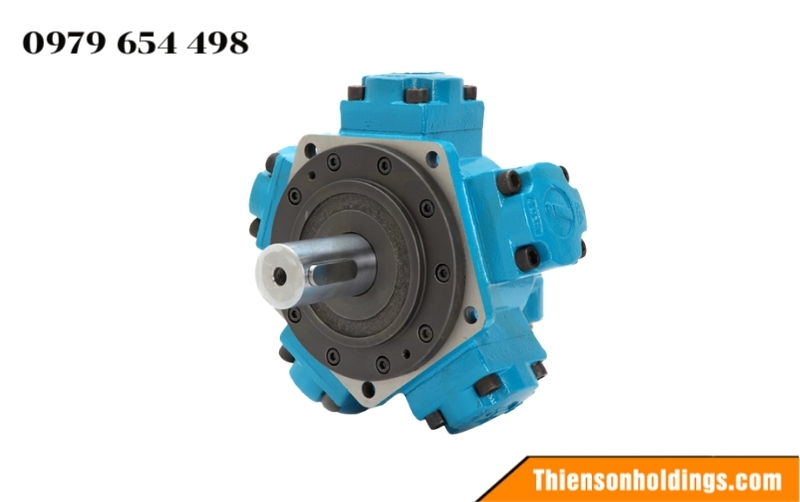

Động cơ thủy lực hình sao
Động cơ thủy lực hình sao có đặc điểm bên ngoài giống hình một ngôi sao năm cánh với cấu tạo tương đối phức tạp. Loại động cơ này có khả năng chịu được áp suất làm việc lên đến 450 bar với hiệu suất trung bình 93-96% trong điều kiện làm việc khắc nghiệt.
- Ưu điểm: Không tạo ra tiếng ồn lớn, tuổi thọ cao, có khả năng va đập mạnh và tải trọng các loại hàng hóa nặng.
- Hạn chế: Động cơ cồng kềnh, nặng; chi phí mua mới cao; cần kiểm tra piston hướng tâm định kỳ. Việc bảo dưỡng cũng đòi hỏi kỹ thuật viên giàu kinh nghiệm do cấu trúc máy phức tạp.
- Ứng dụng: Thường được sử dụng trong máy khoan hầm, máy công trình, xe quân sự, tàu thủy và các thiết bị khai thác mỏ.

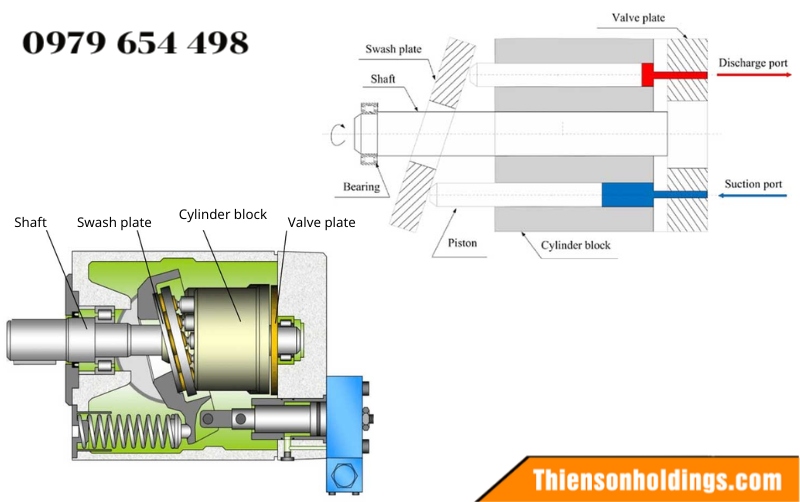

Động cơ thủy lực piston
Dòng động cơ thủy lực piston có cấu tạo gồm động cơ piston hướng trục và hướng kính. Thông thường, áp suất làm việc của motor dao động ổn định trong khoảng từ 250 – 420 bar. Dòng motor này có khả năng tạo mô-men xoắn lớn, hiệu suất truyền động đến 95%, phù hợp với các yêu cầu vận hành liên tục.
- Ưu điểm: Khả năng chịu áp suất cực vượt trội, độ nhạy cao, đảm bảo hiệu suất truyền động mạnh mẽ, êm ái.
- Hạn chế: Giá thành đầu tư đắt, cấu tạo phức tạp dẫn đến chi phí bảo trì dưỡng cao và đòi hỏi người vận hành có chuyên môn vững.
- Ứng dụng: Được lắp đặt trên máy ép thủy lực, cần cẩu, xe nâng, máy khoan dầu khí hoặc các hệ thống điều khiển robot công nghiệp.

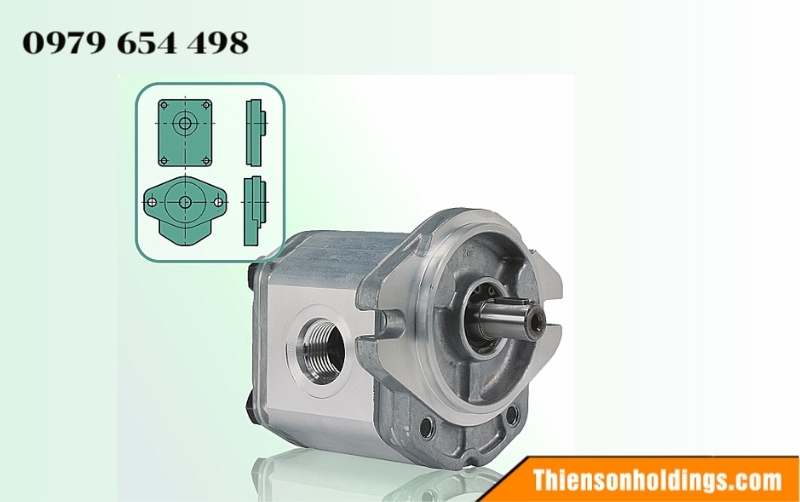

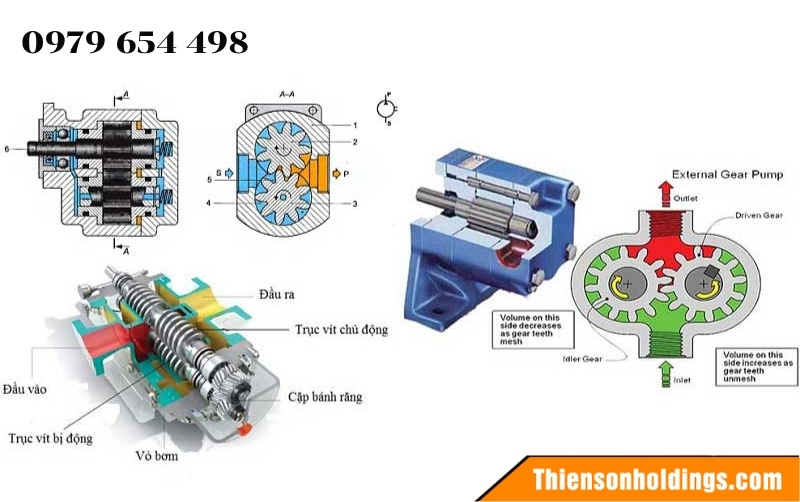

Động cơ thủy lực bánh răng
Động cơ thủy lực bánh răng sở hữu thiết kế nhỏ gọn bao gồm vỏ motor chứa cặp bánh răng, trục cùng hệ thống phớt. Khi vận hành, dầu thủy lực áp suất cao sẽ di chuyển tuần hoàn qua các khoang bánh răng để sinh công trước khi thoát ra ngoài. Áp suất làm việc từ 100 – 250 bar tùy theo từng kiểu dáng thiết kế.
- Ưu điểm: Là loại motor hoạt động ổn định trong điều kiện khắc nghiệt, ít hư vặt, đồ bền cao, quy trình lắp đặt đơn giản với mức chi phí đầu tư thấp.
- Hạn chế: Phát ra tiếng ồn khá lớn, mô-men tạo ra không quá lớn nên không phù hợp với các hệ thống cần lực kéo quá mạnh hoặc yêu cầu độ điều khiển chính xác cao.
- Ứng dụng: Máy xúc mini, xe nâng nhỏ, hệ thống băng chuyền và các loại máy nông nghiệp.

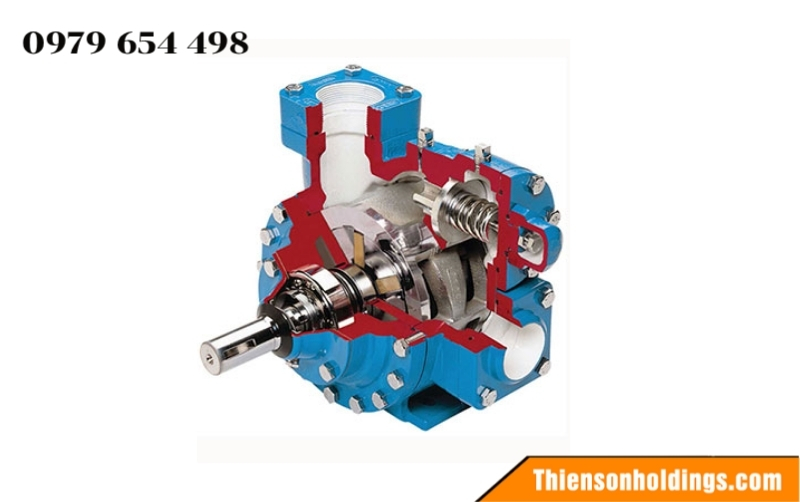

Động cơ thủy lực cánh gạt
Động cơ thủy lực cánh gạt có cấu tạo đặc trưng với lỗ khoan trục lệch tâm so với vỏ. Khi vận hành, áp suất từ dầu thủy lực tác động lên các cánh gạt tạo ra lực đẩy làm quay roto. Loại động cơ thủy lực này hoạt động với áp suất khoảng 150 – 250 bar, hiệu suất truyền động dao động từ 82-95%.
Đây là dòng motor được đánh giá cao về tính tiện lợi trong quá trình vận hành và bảo trì hệ thống.
- Ưu điểm: Thiết kế tối ưu giúp động cơ dễ dàng bảo trì cũng như thay thế các linh kiện khi cần thiết, hoạt động trơn tru, tuổi thọ cao.
- Hạn chế: Khả năng chịu tải không quá lớn, bộ phận cánh gạt dễ bị kẹt khi áp suất vượt ngưỡng và bị ăn mòn nếu dầu thủy lực nhiễm bẩn.
- Ứng dụng: Ứng dụng chủ yếu trong máy ép nhựa, hệ thống thủy lực tàu biển, robot công nghiệp và các dây chuyền sản xuất thực phẩm.
Trên đây là những thông tin chi tiết cho câu hỏi động cơ thủy lực là gì mà Thiên Sơn Holdings muốn chia sẻ với bạn. Nếu bạn đang cần tư vấn thêm về các dòng xe nâng tích hợp động cơ thủy lực chất lượng cao, liên hệ ngay với chúng tôi qua số hotline 0979654498 để được hỗ trợ nhanh chóng.
