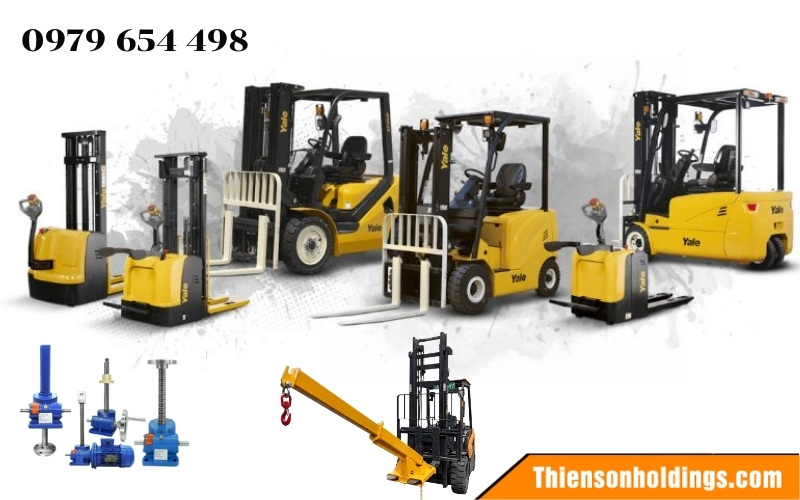

Cơ cấu nâng hạ là hệ thống đóng vai trò truyền động trong cấu tạo của xe nâng. Hệ thống này trực tiếp quyết định khả năng nâng, hạ, dịch chuyển hàng hóa. Hiện nay, trên thị trường có nhiều loại cơ cấu nâng hạ khác nhau, mỗi loại được thiết kế với cấu tạo và nguyên lý vận hành riêng để phù hợp với từng nhu cầu sử dụng. Hãy cùng Thiên Sơn Holdings khám phá 4 loại phổ biến gồm: thủy lực, vít me, khí nén và cầu trục trong bài viết này nhé.

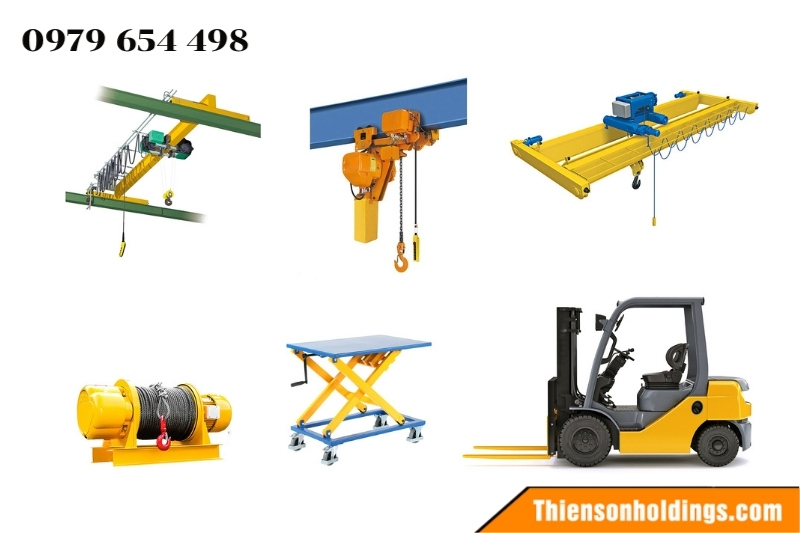

Tổng quan về cơ cấu nâng hạ
Về bản chất, cơ cấu nâng hạ là một hệ thống cơ khí – thủy lực được tích hợp trong xe nâng. Nhờ đó, quá trình bốc xếp tại các kho bãi, nhà xưởng, bến cảng hay khu vực ngoài trời trở nên nhanh chóng, an toàn và hiệu quả hơn.
Có thể nói, cơ cấu nâng hạ chính là “cánh tay nối dài” của doanh nghiệp trong khâu vận chuyển nội bộ. Cụ thể là giúp giảm áp lực sức lao động thủ công và rút ngắn đáng kể thời gian bốc xếp và di chuyển hàng hóa.

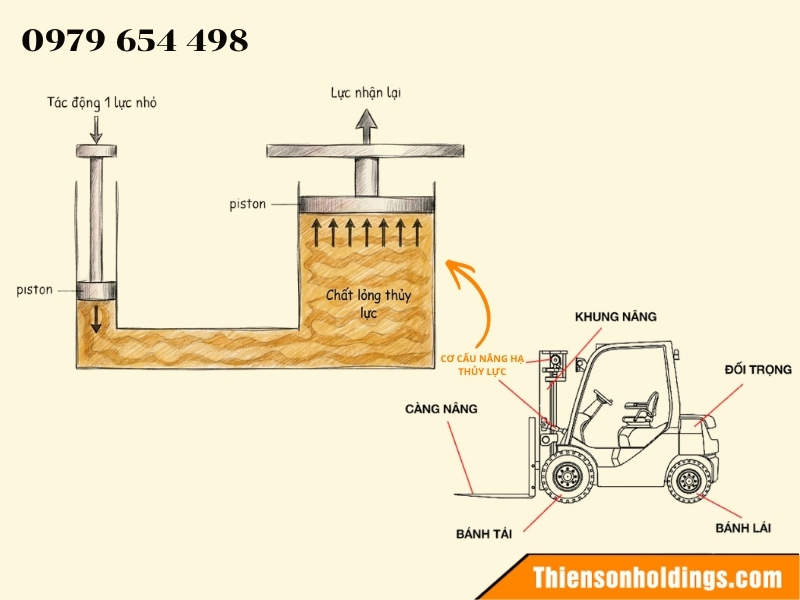

Cơ cấu nâng hạ thủy lực
Hệ thống nâng hạ thủy lực là cơ chế truyền động sử dụng áp suất của dầu thủy lực để tạo ra lực đẩy, giúp xe nâng thực hiện các thao tác nâng, hạ và giữ tải trọng nặng. Dầu thủy lực được tuần hoàn liên tục để làm chất truyền lực, đồng thời cũng là chất bôi trơn để giảm ma sát khi các bề mặt tiếp xúc với nhau, đảm bảo hiệu suất vận hành và kéo dài tuổi thọ của xe nâng.
- Cấu tạo: Bơm thủy lực (tạo áp suất), van điều khiển (điều tiết dòng chảy), hệ thống ống dẫn (lưu thông dầu) và xi lanh thủy lực (bộ phận trực tiếp sinh lực nâng).
- Nguyên lý hoạt động: Dựa trên định luật Pascal, khi áp suất tăng lên, dầu thủy lực chuyên dụng trong hệ thống kín được truyền đến xi lanh, đẩy piston truyền lực đến các bộ phận cơ khí như khung và xích nâng để nâng hạ hàng hóa.

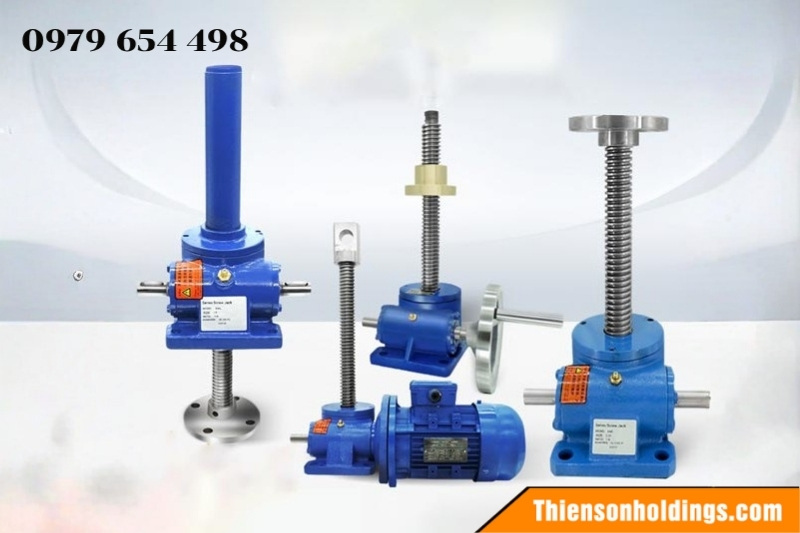

Cơ cấu nâng hạ bằng vít me
Cơ cấu nâng hạ bằng vít me có thiết kế đơn giản, hoạt động dựa trên nguyên lý chuyển đổi mô-men quay thành chuyển động tịnh tiến.
- Cấu tạo: Động cơ điện, thanh thép dài có ren (vít), đai ốc truyền động được gắn vào bệ nâng hoặc càng nâng. Thanh ren thường có dạng hình thang giúp chịu lực tốt khi nâng hàng hóa nặng.
- Nguyên lý hoạt động: Khi trục vít quay, đai ốc sẽ dịch chuyển tịnh tiến theo trục, kéo phần cơ cấu gắn trên đai ốc di chuyển lên hoặc xuống.
Cơ cấu nâng hạ khí nén
Khác với cơ cấu nâng hạ thủy lực hay vít me, cơ cấu nâng hạ khí nén là đóng vai trò truyền động, giúp chuyển đổi năng lượng khí nén thành cơ năng.
- Cấu tạo: Bàn nâng hàng hóa, hệ thống nén khí, piston, bánh xe và khung nâng hạ.
- Nguyên lý hoạt động: Khi hệ thống được cấp khí nén từ máy nén khí, dòng khí sẽ đi qua van điều khiển để phân phối vào xi lanh khí nén. Tại đây, áp suất khí tác động lên piston tạo ra chuyển động tịnh tiến. Chuyển động này được truyền đến bộ phận mang tải giúp nâng hạ hàng hóa. Mỗi chuyển động của piston tương ứng với 1 nhịp nâng hoặc hạ hàng hóa.

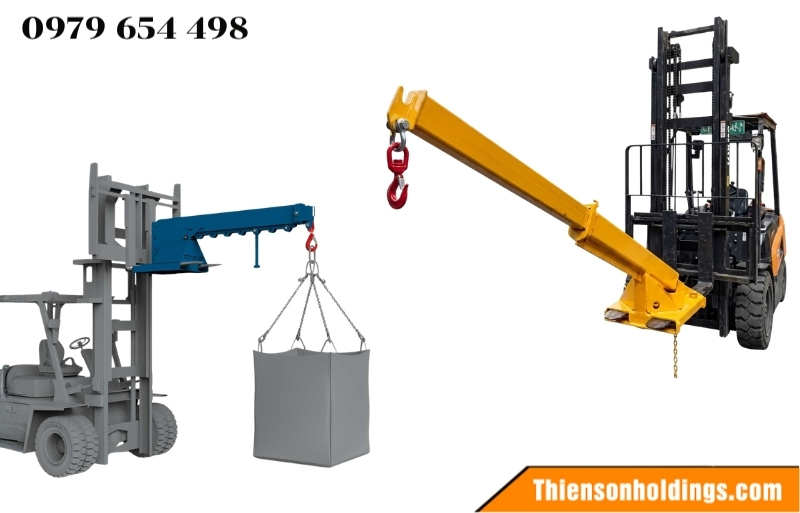

Cơ cấu nâng hạ cầu trục
Cơ cấu nâng hạ cầu trục là hệ thống nâng hạ chuyển đổi điện năng thành cơ năng, kết hợp palang điện/palang tay để nâng hạ di chuyển hàng hóa. Hệ thống này được sử dụng trong các ngành công nghiệp sản xuất, khu vực kho vận và nhà xưởng.
- Cấu tạo: Xe cầu (dầm cầu chính, dầm cầu phụ và bánh xe) và xe con di chuyển ngang tích hợp cơ cấu nâng hạ.
- Nguyên lý hoạt động: Động cơ điện truyền qua khớp nối đến hộp giảm tốc để vận hành bánh xe, giúp toàn bộ cầu trục di chuyển. Cùng lúc đó, xe con chạy trên ray dọc sẽ thực hiện nâng hạ hàng hóa tại vị trí mong muốn. Hệ thống phanh hãm giúp cua góc và dừng lại đúng nơi một cách an toàn.
Có thể thấy, dù cùng mục đích vận chuyển nhưng mỗi loại cơ cấu nâng hạ đều có cấu tạo và nguyên lý hoạt động riêng. Việc nắm rõ các thông tin kỹ thuật trên sẽ giúp doanh nghiệp lựa chọn được giải pháp thiết bị phù hợp với nhu cầu cho kho bãi của mình.
