Đối với xe nâng hàng, khung nâng là bộ phận quyết định đến khả năng nâng hạ và mức độ an toàn khi làm việc. Khung nâng phù hợp sẽ giúp xe hoạt động ổn định, tăng hiệu quả xử lý hàng hoá và hạn chế các sự cố ngoài ý muốn. Vậy khung nâng xe nâng là gì, có những loại nào và nên lựa chọn ra sao để đáp ứng nhu cầu sử dụng thực tế? Hãy cùng Thiên Sơn Holdings tìm hiểu chi tiết trong bài viết sau đây nhé!

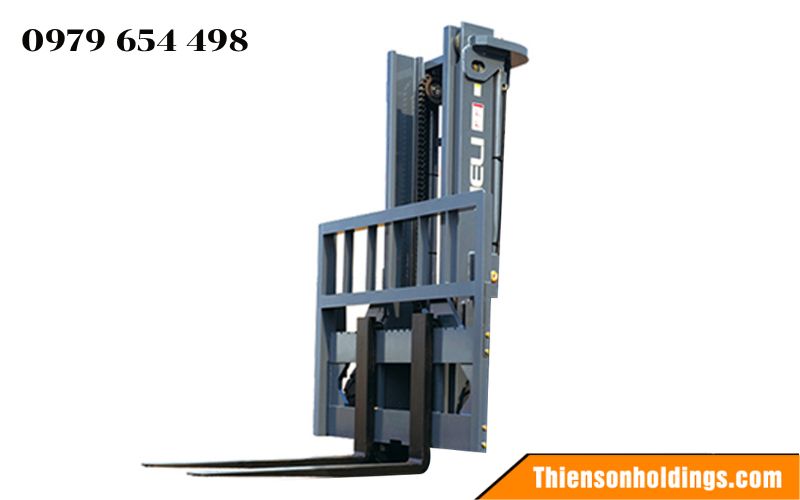

Tìm hiểu về khung nâng xe nâng

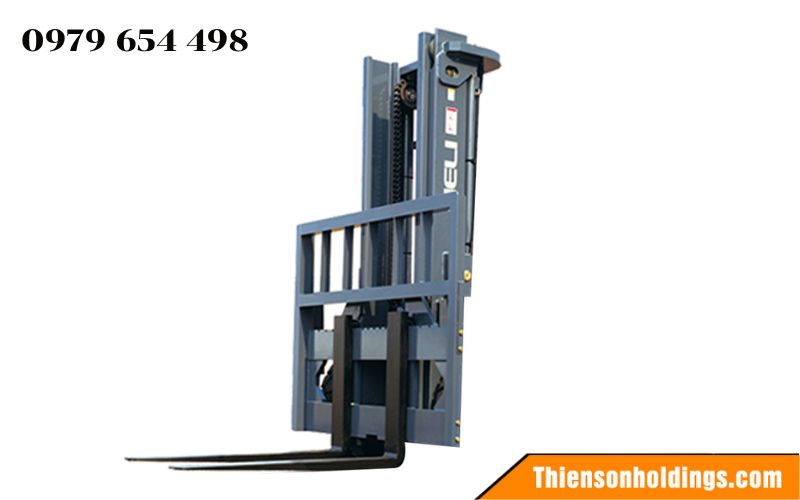

Khung nâng xe nâng là hệ thống chịu lực được thiết kế ở phía trước đầu xe, đảm nhận chức năng nâng và hạ hàng hóa theo phương thẳng đứng. Bộ phận này liên kết trực tiếp với càng nâng và giá đỡ để đưa pallet lên các độ cao khác nhau trong kho bãi. Nhờ cấu tạo chắc chắn, khung nâng giúp xe giữ được độ cân bằng khi vận chuyển hàng hóa.
Về thiết kế, khung nâng thường được sản xuất từ thép cacbon cường độ cao nhằm tăng khả năng chịu tải và chống biến dạng khi làm việc liên tục. Nhiều dòng khung nâng hiện nay được thiết kế dạng ray trượt chữ “C” với độ dày thành khoảng 5mm để tối ưu độ cứng và giảm rung lắc khi vận hành.
Thiết kế này như một đường ray dẫn hướng cho các con lăn bên trong chuyển động theo chiều dọc. Ngoài ra, khung nâng còn ảnh hưởng trực tiếp đến tác động đến tầm nâng, khả năng giữ cân bằng và hiệu suất hoạt động của toàn bộ xe nâng.

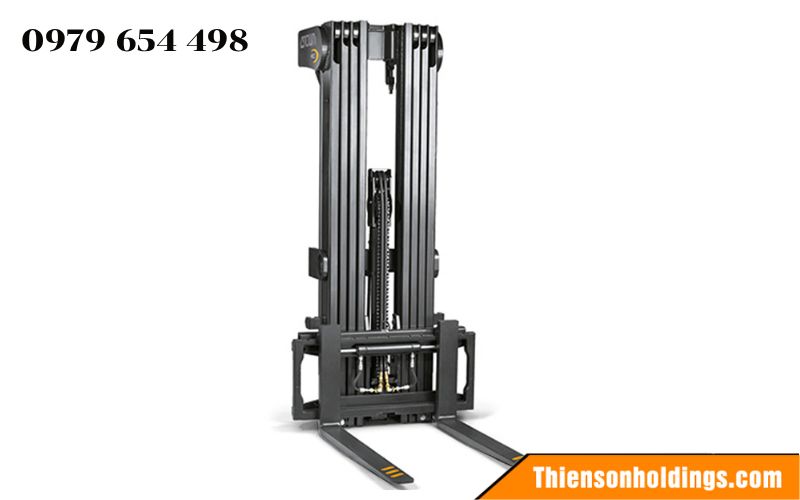

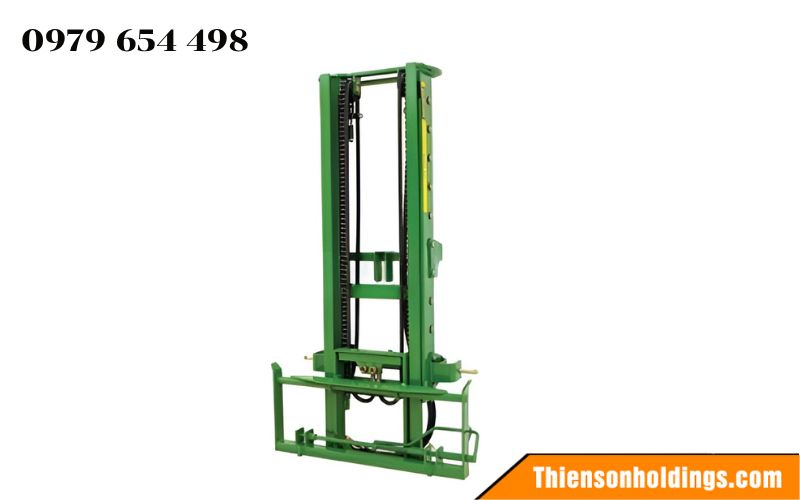

Cấu tạo của khung nâng xe nâng
Khung nâng xe nâng gồm nhiều bộ phận liên kết với nhau để đảm bảo quá trình nâng hạ hàng hóa diễn ra ổn định và an toàn, bao gồm:
- Trục nâng: Bộ phận chịu lực chính của khung xe nâng, thường được chế tạo từ thép cường độ cao để đáp ứng tải trọng lớn. Bề mặt trục được thiết kế dạng rãnh dẫn hướng giúp con lăn và bánh xe di chuyển mượt mà trong quá trình nâng hạ.
- Xi lanh nâng: Xi lanh nâng sử dụng áp suất thủy lực để tạo lực đẩy, giúp khung nâng di chuyển lên xuống chính xác và ổn định ở nhiều độ cao khác nhau.
- Giàn nâng: Được lắp đặt trực tiếp trục nâng nhằm hỗ trợ đỡ hàng hóa trong suốt quá trình di chuyển. Giàn nâng giúp phân bổ tải trọng đồng đều, hạn chế tình trạng rung lắc hoặc mất cân bằng khi nâng hàng nặng.
- Xích nâng: Xích nâng đóng vai trò truyền lực giữa xi lanh và giàn nâng đồng thời hỗ trợ hệ thống vận hành bền bỉ khi làm việc với tải trọng lớn.
- Con lăn dẫn hướng: Con lăn giúp các tầng khung di chuyển trơn tru theo phương thẳng đứng, góp phần giảm ma sát và tăng độ ổn định khi vận hành.
- Bộ phận phụ trợ: Các chi tiết như bạc đạn, ty dẫn hướng và cơ cấu điều khiển giúp khung nâng hoạt động chính xác hơn và kéo dài tuổi thọ thiết bị.

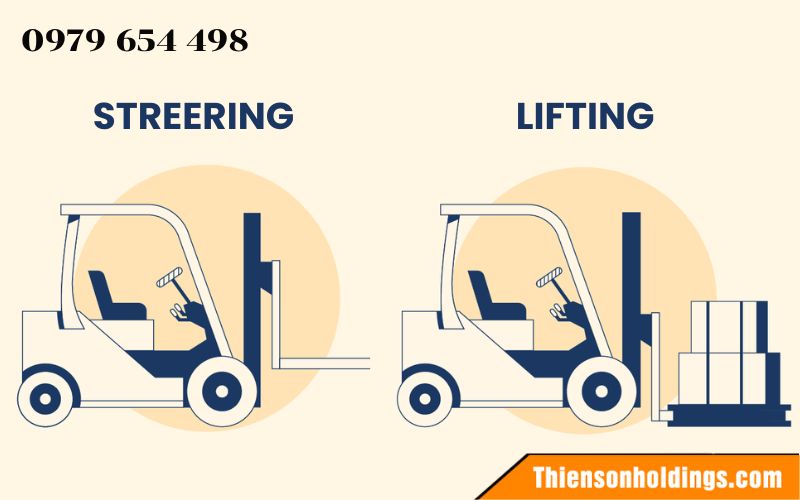

Nguyên lý hoạt động của khung nâng xe nâng
Khung nâng xe nâng vận hành dựa trên sự kết hợp giữa hệ thống thủy lực và cơ cấu truyền động bằng xích, ròng rọc. Cụ thể:
- Hệ thống thủy lực: Bơm thủy lực sẽ sẽ đưa dầu vào bên trong xilanh để tạo áp suất. Áp lực dầu tác động lên piston khiến xilanh thủy lực giãn ra, từ đó sinh ra lực nâng ban đầu.
- Hệ thống dây xích và ròng rọc: Lực của xi lanh thủy lực truyền qua dây xích và ròng rọc có nhiệm vụ truyền lực từ xi lanh đến các tầng khung và càng nâng. Nhờ cơ cấu truyền động này, xe nâng có thể nâng hàng lên độ cao lớn với lực đầu vào nhỏ hơn.
Áp dụng vào quá trình nâng hạ thực tế:
Khi nâng hàng: Người vận hành kích hoạt hệ thống nâng khiến xi lanh thủy lực mở rộng và đẩy tầng khung bên trong di chuyển lên cao. Đồng thời, dây xích sẽ kéo càng nâng đi lên theo tỷ lệ phù hợp để đưa hàng hóa đến vị trí mong muốn.
Khi hạ hàng: Van điều khiển sẽ giảm áp suất dầu trong xi lanh để dầu quay trở lại bình chứa. Dưới tác động của trọng lượng hàng hóa và khung nâng, đẩy xi lanh co lại và hệ thống sẽ từ từ hạ xuống giúp quá trình vận hành diễn ra an toàn và dễ kiểm soát.
Cơ chế nghiêng khung nâng: Một số dòng xe nâng được trang bị thêm xi lanh nghiêng để điều chỉnh góc khung về trước hoặc sau. Tính năng này giúp giữ hàng ổn định hơn khi di chuyển và hỗ trợ thao tác lấy hoặc đặt hàng chính xác hơn.
Phân loại khung nâng xe nâng
Hiện nay, khung nâng xe nâng được thiết kế với nhiều cấu trúc khác nhau nhằm đáp ứng đa dạng nhu cầu nâng hạ tại kho bãi, nhà xưởng và trung tâm logistics. Dưới đây là một số phân loại phổ biến bạn có thể tìm thấy trên thị trường:

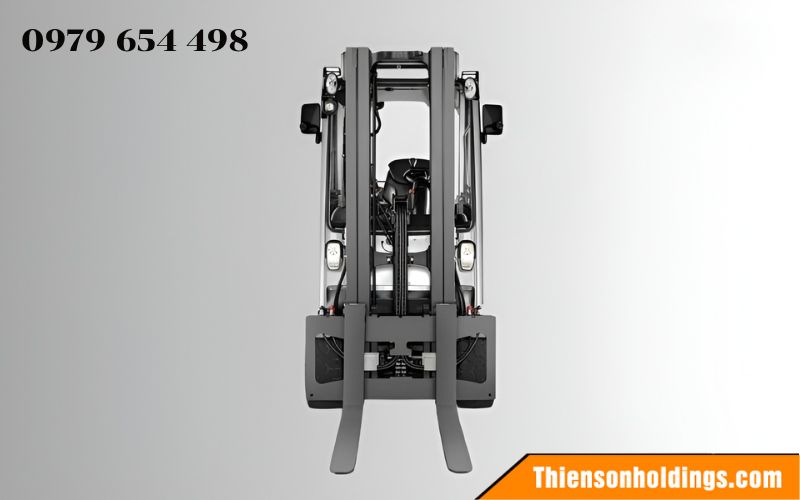

Khung nâng tiêu chuẩn 1 tầng
Khung nâng 1 tầng (Single Mast) là dòng có cấu tạo đơn giản với một khung ngoài cố định và một tầng nâng di chuyển bên trong. Loại khung này thường có chiều cao nâng tối đa khoảng 2,5m nên phù hợp với các công việc nâng hàng ở tầm thấp hoặc trung bình.
Ưu điểm lớn của khung nâng 1 tầng là thiết kế gọn nhẹ, tầm nhìn rộng và dễ vận hành đối với người mới sử dụng. Ngoài ra, cấu trúc ít chi tiết cơ khí cũng giúp chi phí bảo trì và sửa chữa thấp hơn nhiều so với các loại khung nhiều tầng.
Tuy nhiên, khả năng nâng cao của khung 1 tầng còn hạn chế nên không phù hợp với kho chứa hàng cao tầng. Loại khung này thường được sử dụng tại cửa hàng vật liệu, kho nhỏ hoặc khu vực bốc dỡ hàng hóa lên xe tải với tần suất làm việc vừa phải.

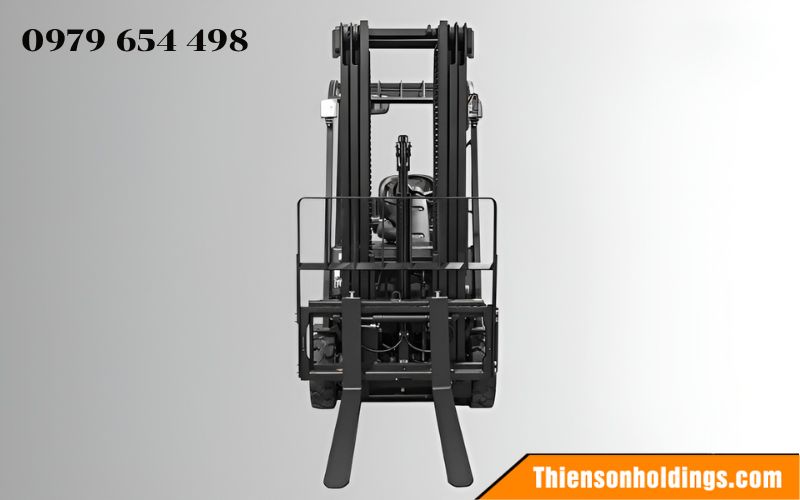

Khung nâng 2 tầng
Khung nâng 2 tầng (Duplex Mast) được thiết kế với hai tầng khung kết hợp cùng một xi lanh thủy lực nằm ở trung tâm có chức năng đẩy tải lên trên hoặc tăng tải trong khi cột buồm vẫn đứng yên. Nhờ vậy, một số dòng xe có thể đạt độ cao nâng khoảng 3-4.5m nhưng vẫn giữ được độ ổn định tốt khi vận hành.
Điểm nổi bật của khung nâng 2 tầng là khả năng cân bằng giữa chiều cao nâng và tầm nhìn cho người lái. Xe nâng sử dụng loại khung này thường vận hành khá ổn định, dễ bảo trì và phù hợp với nhiều môi trường làm việc có chiều cao trần trung bình.
Dù vậy, khung nâng 2 tầng vẫn chưa thể đáp ứng được nhu cầu tại các kho hàng cao tầng. Sản phẩm thường được ứng dụng trong kho logistics, xưởng sản xuất hoặc khu vực xuất nhập hàng hóa thông thường.

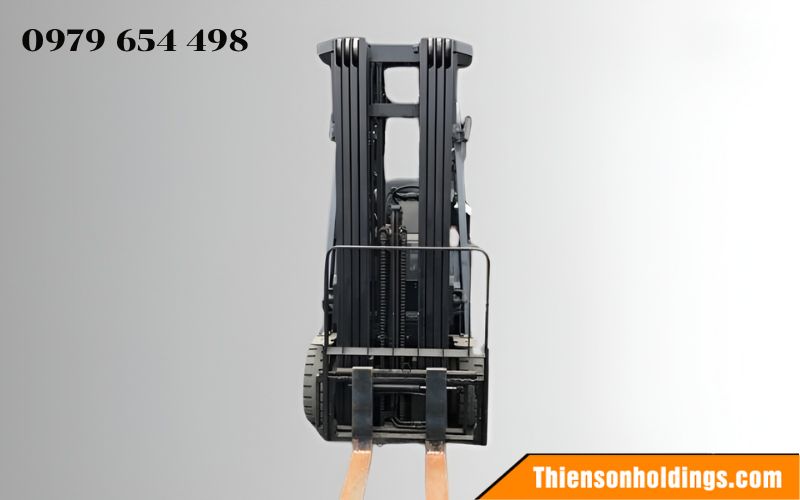

Khung nâng 3 tầng (Triplex Mast) là lựa chọn phổ biến tại các kho hàng hiện đại nhờ khả năng nâng cao nhưng vẫn tối ưu chiều cao khi hạ trụ. Khung có cấu tạo gồm một khung cố định và hai tầng di động đảm bảo có thể nâng hàng lên độ cao từ 4 – 6m.
Loại khung này được đánh giá cao ở khả năng nâng tự do (Full Free Lift) cho phép càng nâng hoạt động mà chiều cao tổng thể của khung không thay đổi quá nhiều. Nhờ đó, xe nâng có thể làm việc linh hoạt trong container hoặc khu vực có giới hạn chiều cao.
Tuy sở hữu khả năng vận hành linh hoạt, khung nâng 3 tầng có cấu trúc phức tạp hơn nên chi phí đầu tư và bảo trì cũng cao hơn khung 2 tầng. Dòng khung này phù hợp với kho kệ cao, trung tâm phân phối và hệ thống lưu trữ hàng hóa nhiều tầng.

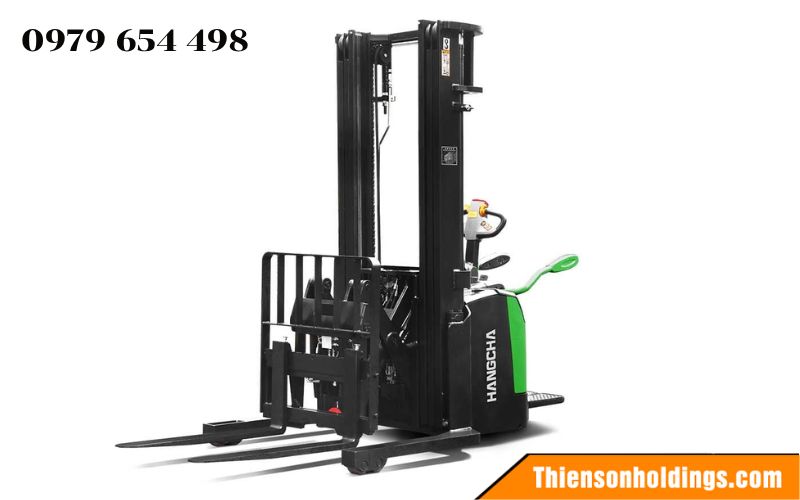

Khung nâng 4 tầng
Khung nâng 4 tầng (Quadruplex Mast) là thiết kế dành riêng cho các môi trường yêu cầu chiều cao nâng và độ cao trụ khi nâng lên hạ xuống nhưng vẫn cần đảm bảo kích thước xe gọn khi di chuyển. Khung gồm bốn một tầng cố định kết hợp ba tầng nâng di chuyển linh hoạt kết hợp với bộ truyền động thủy lực, dây xích và các cơ cấu cân bằng nhằm đảm bảo quá trình nâng hạ hàng hóa diễn ra an toàn và ổn định.
Ưu điểm nổi bật của khung nâng 4 tầng là khả năng tối ưu không gian kho theo chiều cao, đặc biệt tại các kho tự động hoặc trung tâm logistics quy mô lớn. Khi hạ thấp, khung vẫn giữ kích thước tương đối gọn để xe có thể di chuyển qua cửa kho hoặc container dễ dàng hơn.
Tuy nhiên, kết cấu nhiều tầng khiến tầm nhìn phía trước bị hạn chế và yêu cầu người vận hành có kinh nghiệm xử lý tốt. Bên cạnh đó, chi phí đầu tư, bảo trì và độ ổn định ở độ cao lớn cũng là những yếu tố cần cân nhắc trước khi lựa chọn loại khung nâng này.
Cách chọn khung nâng xe nâng phù hợp
Mỗi loại khung nâng sẽ phù hợp với tải trọng, chiều cao làm việc và môi trường vận hành khác nhau. Vì vậy, doanh nghiệp cần đánh giá kỹ nhu cầu sử dụng thực tế để lựa chọn loại khung nâng vừa đảm bảo hiệu suất, vừa tối ưu chi phí đầu tư:
- Xác định loại hàng hóa cần nâng hạ: Hàng hóa có kích thước lớn hoặc tải trọng nặng sẽ cần khung nâng chắc chắn và độ ổn định cao để đảm bảo an toàn khi vận hành và ngược lại.
- Lựa chọn theo chiều cao nâng: Nếu kho sử dụng hệ thống kệ cao từ 4 – 6m trở lên, doanh nghiệp nên ưu tiên khung nâng 3 tầng hoặc 4 tầng để đáp ứng nhu cầu xếp dỡ hàng hóa.
- Tải trọng nâng tối đa: Khung nâng cần có khả năng chịu tải lớn hơn nhu cầu thực tế cân nặng hàng hóa của bạn nhằm hạn chế quá tải và tăng độ bền cho xe trong quá trình sử dụng lâu dài.
- Không gian làm việc: Với lối đi hẹp, bạn nên ưu tiên xe nâng sử dụng khung hẹp để thuận tiện khi di chuyển và quay đầu. Trong khi đó, các khu vực rộng rãi phù hợp với xe nâng khung tiêu chuẩn hoặc khung lớn nhằm tăng khả năng cân bằng khi nâng hạ hàng hóa.
- Kiểm tra độ ổn định và tầm nhìn: Những loại khung có cấu trúc gọn sẽ giúp người lái quan sát dễ hơn, từ đó nâng cao độ an toàn khi thao tác trong kho hàng.
- Lựa chọn nhà cung cấp uy tín: Doanh nghiệp nên ưu tiên các đơn vị phân phối xe nâng chuyên nghiệp để đảm bảo sản phẩm chính hãng, tư vấn đúng nhu cầu và hỗ trợ kỹ thuật đầy đủ trong quá trình sử dụng.
Nhìn chung, khung nâng là bộ phận quan trọng ảnh hưởng trực tiếp đến khả năng vận hành của xe nâng. Việc lựa chọn đúng loại khung nâng sẽ giúp doanh nghiệp tối ưu hiệu quả sử dụng cũng như giảm thiểu chi phí vận hành lâu dài. Nếu bạn đang tìm kiếm các dòng xe nâng chất lượng cao, hãy liên hệ Thiên Sơn Holdings qua hotline 0979654498 để được tư vấn chi tiết các loại xe nâng phù hợp với từng môi trường làm việc.
