Hiểu rõ cấu tạo xe nâng điện là điều quan trọng đối với người vận hành, giúp nâng cao hiệu suất và an toàn trong quá trình sử dụng. Ngoài ra, việc nắm bắt được cấu tạo chi tiết các bộ phận còn giúp người dùng dễ dàng sửa chữa, bảo dưỡng xe nâng.
Trong bài viết này, Thiên Sơn Holdings sẽ cung cấp thông tin chi tiết về cấu tạo và nguyên lý hoạt động của xe nâng điện để bạn nẵm rõ hơn.
Các dòng xe nâng điện phổ biến hiện nay
Xe nâng điện hiện nay được thiết kế đa dạng để đáp ứng nhiều nhu cầu vận chuyển và nâng hạ hàng hóa khác nhau trong kho bãi, nhà máy và trung tâm logistics. Tùy theo không gian làm việc, tải trọng và chiều cao nâng, doanh nghiệp có thể lựa chọn dòng xe phù hợp để tối ưu hiệu suất vận hành.

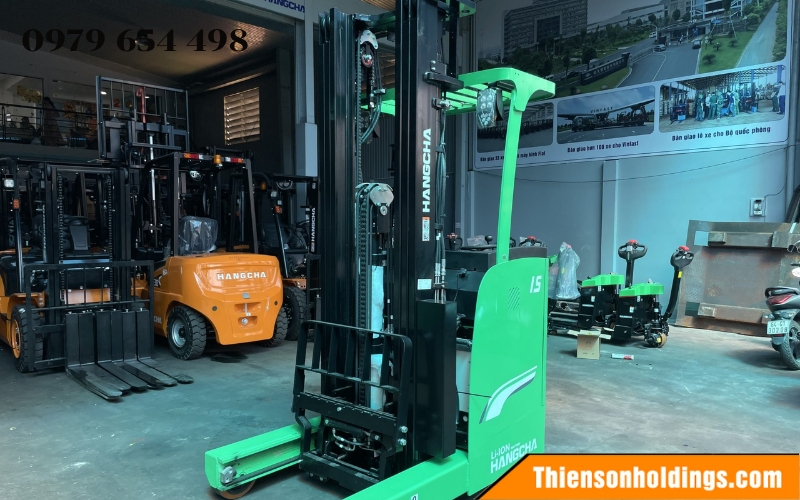

Xe nâng điện đứng lái
Xe nâng điện đứng lái có thiết kế nhỏ gọn, phù hợp với các kho hàng có diện tích hạn chế hoặc hệ thống kệ cao. Dòng xe này có thể làm việc ở độ cao lớn, nhiều model đạt chiều cao nâng lên đến khoảng 12m, giúp tối ưu không gian lưu trữ trong kho.
Hiện nay, xe nâng điện đứng lái thường được chia thành 3 dạng phổ biến:
- Xe nâng điện đi bộ lái: Người vận hành đứng dưới đất và điều khiển xe thông qua tay lái, phù hợp với nhu cầu di chuyển pallet ở quãng đường ngắn.
- Xe nâng điện có bệ đứng: Được trang bị bệ đứng phía sau giúp di chuyển linh hoạt hơn, đồng thời có thể gấp gọn bệ để giảm bán kính quay khi làm việc trong lối đi hẹp.
- Xe nâng điện có buồng lái đứng: Người điều khiển đứng trong khoang lái để vận hành xe, hệ thống bàn đạp tích hợp chức năng di chuyển và phanh giúp tăng độ an toàn trong quá trình sử dụng.

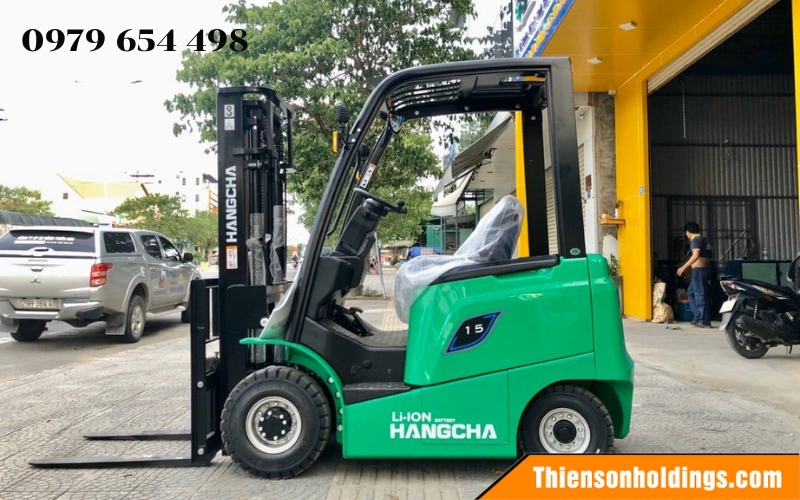

Xe nâng điện ngồi lái
Xe nâng điện ngồi lái được thiết kế với cabin điều khiển và ghế ngồi cố định, giúp người vận hành làm việc thoải mái trong thời gian dài. Dòng xe này thường được sử dụng tại kho bãi lớn, khu vực xuất nhập hàng hoặc nhà máy có cường độ vận chuyển liên tục.
Xe được trang bị hệ thống điều khiển riêng cho chức năng nâng hạ, hộp số tự động và chân ga cảm biến giúp thao tác vận hành dễ dàng hơn. Tải trọng nâng phổ biến của xe dao động từ 1 – 3 tấn, ngoài ra một số model còn tích hợp bộ dịch càng giúp điều chỉnh càng nâng sang trái hoặc phải để bốc xếp pallet nhanh và chính xác hơn.

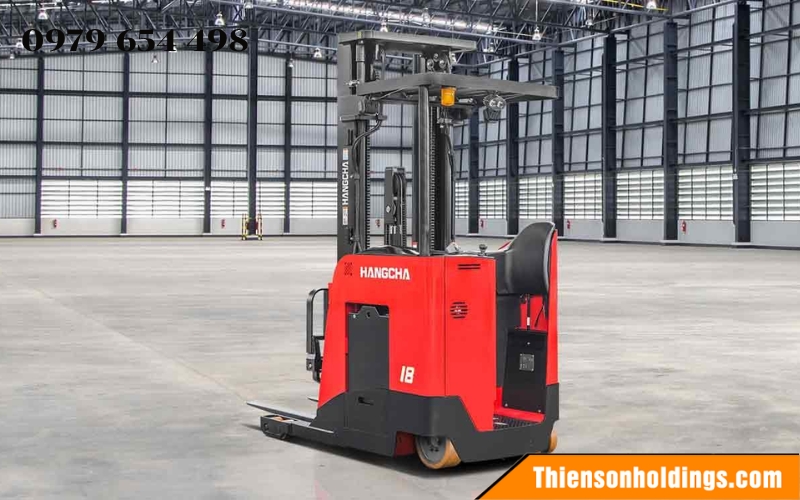

Xe nâng điện Reach Truck
Reach Truck là dòng xe nâng điện chuyên dùng trong kho có lối đi hẹp và hệ thống kệ chứa hàng cao tầng. Điểm nổi bật của dòng xe này là cụm càng nâng có khả năng vươn ra phía trước để lấy hàng sâu trong kệ, sau đó thu lại để đảm bảo tính gọn gàng khi di chuyển.
Nhờ thiết kế thân xe nhỏ gọn và chiều cao nâng lớn, xe nâng Reach Truck thường được ứng dụng trong kho logistics, kho lạnh và trung tâm phân phối hàng hóa. Dòng xe này giúp tối ưu diện tích lưu trữ theo chiều cao, đồng thời hỗ trợ lấy pallet ở nhiều tầng kệ một cách chính xác và an toàn.

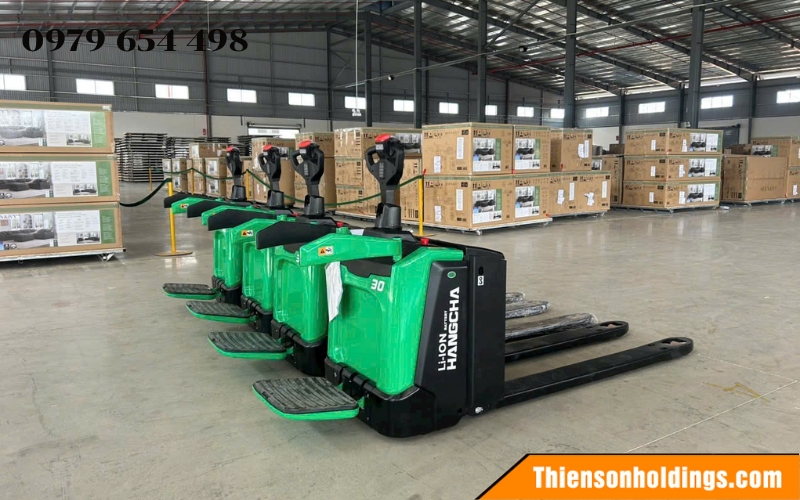

Xe nâng điện pallet thấp
Xe nâng điện pallet thấp là dòng xe chuyên dùng để nâng và di chuyển pallet ở độ cao thấp trong kho hàng hoặc khu vực bốc xếp. Chiều cao nâng của xe thường không lớn, chủ yếu phục vụ nhu cầu vận chuyển hàng hóa ngang thay vì nâng lên cao.
Dòng xe nâng tay điện này có thiết kế nhỏ gọn, dễ điều khiển và phù hợp với các công việc di chuyển pallet liên tục trong siêu thị, kho thực phẩm, xưởng sản xuất hoặc khu vực lên xuống container. Nhờ sử dụng động cơ điện, xe vận hành êm ái, hạn chế tiếng ồn và giúp tiết kiệm sức lao động đáng kể so với xe nâng tay thông thường.
Tham khảo một số sản phẩm xe nâng điện bán chạy tại Thiên Sơn Holdings:
- Xe nâng điện 1 tấn
- Xe nâng điện 2 tấn
- Xe nâng điện 3 tấn
- Xe nâng điện 4 tấn
- Xe nâng điện 4.5 tấn
- Xe nâng điện 5 tấn
Cấu tạo xe nâng điện chi tiết
Dưới đây là cấu tạo cơ bản của xe nâng điện hiện nay:
- Khung nâng xe nâng: Là bộ phận chịu lực chính, có nhiệm vụ nâng đỡ thân xe, càng nâng và hệ thống ắc quy. Khung thường được chế tạo từ thép cường độ cao để đảm bảo độ bền và an toàn trong quá trình vận hành.
- Giá nâng: Gồm cụm khung thép kết hợp với vòng bi dẫn hướng, giúp nâng và di chuyển cụm càng nâng lên xuống. Bộ phận này cần khả năng chịu tải lớn và độ chính xác cao để đảm bảo hàng hóa được nâng ổn định.
- Càng xe nâng: Là vị trí tiếp xúc trực tiếp với pallet hoặc hàng hóa khi nâng hạ. Bộ phận này được liên kết với cơ cấu nâng để di chuyển đồng bộ theo hành trình của xi lanh.
- Đối trọng: Trên xe nâng điện, đối trọng thường là cụm pin đặt phía sau thân xe. Bộ phận này giúp giữ cân bằng và hạn chế tình trạng lật xe khi nâng hàng.
- Mui xe: Được làm từ kim loại có độ cứng cao, có tác dụng bảo vệ người điều khiển khỏi va đập hoặc các tác động từ bên ngoài trong quá trình làm việc.
- Động cơ điện: Là nguồn truyền động chính của xe, được bố trí bên trong thân xe. Tùy thiết kế, xe có thể sử dụng một động cơ chung hoặc tách riêng động cơ nâng hạ và động cơ di chuyển.
- Hệ thống điều khiển: Bao gồm cụm tay ga điều khiển và hệ thống điện tử điều khiển hoạt động của xe. Hệ thống này tiếp nhận thao tác của người dùng và truyền tín hiệu đến các bộ phận liên quan.
- Bo mạch điều khiển: Là trung tâm xử lý tín hiệu điện tử, có nhiệm vụ tiếp nhận lệnh điều khiển và phân phối tín hiệu đến hệ thống nâng hạ, di chuyển.
- Hệ thống bánh xe: Gồm bánh tải và bánh lái. Trong đó, bánh tải thường có kích thước lớn hơn và được sản xuất từ PU, cao su hoặc nhựa để tăng độ bền và khả năng chịu tải.
Xe nâng điện hoạt động theo nguyên lý nào?
Xe nâng điện hoạt động nhờ nguồn điện từ hệ thống bình ắc quy, sau đó truyền năng lượng đến động cơ để thực hiện chức năng di chuyển và nâng hạ hàng hóa. Động cơ trên xe có thể là loại DC hoặc AC, tùy theo thiết kế của từng dòng xe.
- Xe nâng điện sử dụng bình điện làm nguồn năng lượng chính. Sau mỗi lần sạc, thời gian nạp bình thường dao động khoảng 6 – 8 tiếng, tùy dung lượng ắc quy và loại bộ sạc đi kèm.
- Động cơ điện giúp xe di chuyển pallet từ vị trí này sang vị trí khác trong kho bãi hoặc nhà xưởng. Người vận hành điều khiển hướng đi, tốc độ và phanh xe thông qua hệ thống điều khiển.
- Khi càng nâng được đưa vào pallet, bơm dầu thủy lực sẽ đẩy dầu vào xi lanh nâng. Áp lực dầu làm trụ nâng đi lên, kéo theo các tầng trụ trượt, giá nâng và càng nâng di chuyển lên cao.
- Trong quá trình nâng, dây xích di chuyển thông qua hệ thống bánh đà. Các con lăn trên giá nâng cũng chuyển động theo, giúp càng nâng và pallet được kéo lên đúng hướng, hạn chế sai lệch khi nâng hàng.
- Khi pallet được nâng lên, xi lanh nghiêng sẽ ngả nhẹ về phía sau để giữ hàng hóa ổn định trên càng nâng. Cơ chế này giúp hạn chế tình trạng pallet bị nghiêng hoặc đổ về phía trước trong quá trình di chuyển.
- Khi hàng đạt độ cao cần thiết, bơm thủy lực ngừng cấp dầu vào xi lanh nâng. Sau khi hàng được đưa đến vị trí yêu cầu, dầu trong xi lanh sẽ hồi về thùng chứa, giúp xi lanh hạ dần và đưa trụ nâng trở lại vị trí ban đầu.
- Sau khi đặt hàng vào đúng vị trí, giá đỡ tải và càng nâng được hạ xuống mức thấp nhất. Lúc này, xe có thể tiếp tục di chuyển đến vị trí lấy hàng mới để thực hiện chu kỳ nâng hạ tiếp theo.
Xem thêm các bài viết liên quan về xe nâng điện:
Trên đây là các thông tin tổng quan về cấu tạo và cơ chế vận hành của xe nâng điện hiện nay. Hy vọng bài viết này đã giúp bạn hiểu rõ hơn về loại xe nâng này.
Nếu bạn vẫn còn thắc mắc hoặc có nhu cầu tìm hiểu thêm về xe nâng điện, vui lòng liên hệ với chúng tôi qua hotline: 0979 654 498. Đội ngũ kỹ thuật giàu kinh nghiệm của chúng tôi sẽ giải đáp mọi thắc mắc của bạn và tư vấn sản phẩm phù hợp với nhu cầu sử dụng.
