Xe nâng hàng là một phát minh tuyệt vời giúp cho doanh nghiệp tiết kiệm thời gian vận chuyển, công sức và chi phí nhân công trong nhiều lĩnh vực như công nghiệp, kho bãi, xây dựng, nông nghiệp,… Cùng Thiên Sơn Holdings tìm hiểu về cấu tạo xe nâng hàng cơ bản và nguyên lý hoạt động của xe nâng chi tiết trong bài viết dưới đây.
Cấu tạo xe nâng hàng tiêu chuẩn dòng ngồi lái
Xe nâng hàng dòng ngồi lái tiêu chuẩn được chia thành 2 loại: xe nâng sử dụng động cơ đốt trong và xe nâng điện. Mỗi loại xe sẽ có sự khác biệt nhất định về các bộ phận, chi tiết bên trong để tạo nên ưu điểm cho dòng xe nâng hàng ngồi lái. Cụ thể như sau:
Cấu tạo xe nâng hàng sử dụng động cơ đốt trong (xăng, dầu, diesel, gas)
Các loại xe nâng dầu, xăng, hay xe nâng hàng chạy bằng gas đều có cấu tạo giống nhau. Đây là giải pháp cho các doanh nghiệp logistic, kho bãi hay nhà máy sản xuất về việc nâng hạ hàng hóa trọng tải lớn, kích thước cồng kềnh với cường độ làm việc liên tục.
Lốp xe và xilanh lái tổng
Xe nâng được điều khiển bằng vô lăng thông qua hệ thống thủy lực. Lốp xe sau thường nhỏ hơn lốp xe trước, giúp xe dễ dàng di chuyển trong không gian hẹp. Tùy vào tải trọng hàng hóa, điều kiện mặt sàn và môi trường vận hành sẽ có loại lốp xe nâng phù hợp.
Xe nâng hàng có hai loại lốp xe nâng:
- Lốp đặc có ưu điểm là bền, chịu tải tốt, nhưng không êm ái như lốp hơi.
- Lốp hơi có ưu điểm là êm ái, nhưng dễ bị xì hơi.
Xi lanh nghiêng
Xi lanh nghiêng xe nâng là bộ phận quan trọng giúp nâng hạ và nghiêng khung nâng, đảm bảo việc bốc dỡ, vận chuyển hàng hóa được an toàn và dễ dàng. Khung nâng có thể nghiêng về phía trước 6 độ và ngả về sau 12 độ.
Lốp xe trước, hệ thống truyền động và hệ thống phanh trước
Hệ thống truyền động, phanh trước và lốp trước của xe nâng hàng là những bộ phận chịu áp lực lớn nhất với cường độ làm việc cao, vì thế cần được kiểm tra kỹ lưỡng khi bảo trì định kỳ để đảm bảo việc vận hành luôn ổn định.
Do hệ thống truyền động được lắp đặt ở phía trước xe, nên quá trình thay thế, sửa chữa sau này sẽ được thực hiện nhanh chóng và dễ dàng hơn.
Tham khảo dịch vụ tại Thiên Sơn Holdings: Cho thuê xe nâng
Khung nâng
Khung nâng xe nâng là bộ phận quan quyết định đến chiều cao nâng hàng của xe nâng, được làm bằng thép cường lực, có cấu tạo hình chữ nhật.
Khung nâng được chia thành hai loại chính: khung nâng 2 khung và khung nâng 3 khung, được lắp lồng với nhau thông qua hệ thống con lăn và đường ray trong khung, giúp tăng khả năng chịu lực và va đập mạnh.
Giá nâng
Giá nâng được gắn với càng nâng và di chuyển lên xuống theo khung nâng nhờ hệ thống xích và xi lanh. Trên giá nâng có lắp đặt con lăn dẫn hướng giúp giá nâng hoạt động ổn định và không bị rung lắc.
Càng nâng, nĩa nâng
Càng xe nâng hay còn gọi là nĩa nâng, đây là bộ phận quan trọng của xe nâng, có hình dáng giống chữ “L” được làm từ thép chịu lực. Hai kích thước càng nâng được sử dụng phổ biến là loại 1m và 2m. Doanh nghiệp sẽ lựa chọn kích thước phù hợp dựa theo đặc thù công việc, loại pallet và tải trọng hàng hóa.
Càng nâng được đặt ở phía đầu xe nâng gồm hai nhánh: nhánh chính nhô ra tiếp xúc trực tiếp với hàng hoá, nhánh phụ liên kết với giá nâng.
Xi lanh nâng
Xi lanh nâng là bộ phận tạo ra lực nâng để thắng lại được số trọng lượng hàng hoá lên cao và giữ cho pallet luôn ổn định.
Tham khảo một số dòng xe nâng dầu phổ biến tại Thiên Sơn Holdings:
- Xe nâng dầu 2 tấn
- Xe nâng dầu 2.5 tấn
- Xe nâng 3.5 tấn
- Xe nâng dầu 4 tấn
- Xe nâng 4.5 tấn
- Xe nâng 6 tấn
- Xe nâng 7 tấn
- Xe nâng 8 tấn
- Xe nâng push pull
Cabin
Cabin là nơi người lái điều khiển và vận hành xe nâng. Cabin bao gồm các bộ phận chính như vô lăng, bảng taplo, bàn đạp phanh, ga, khu vực ghế ngồi,… và các thiết bị an toàn cho xe.
Thùng chứa nhiên liệu và động cơ
Thùng chứa nhiên liệu là nơi chứa nhiên liệu cho động cơ xe nâng hoạt động, thường được làm bằng thép hoặc nhựa, có hình dạng và kích thước khác nhau tùy theo loại xe nâng. Thùng có sức chứa dao động trong khoảng từ 60 – 200 lít nhiên liệu, giúp xe đạt thời gian vận hành tối đa trong ngày là 24 giờ.
Đối trọng xe
Đối trọng xe được đặt ở phía sau xe nâng, có trọng lượng tương đương với trọng lượng hàng hóa mà xe nâng có thể nâng. Đối trọng xe giúp cân bằng trọng lượng xe, giúp xe nâng giữ được thăng bằng khi nâng hạ hàng hóa. Nếu không có đối trọng xe, xe nâng sẽ dễ bị lật khi nâng hạ hàng hóa có trọng lượng lớn.
Cấu tạo xe nâng điện
Xe nâng điện có cấu tạo tương tự xe nâng sử dụng động cơ đốt trong, chỉ khác ở 2 điểm chính sau:
- Xe sử dụng bình ắc quy thay cho thùng nhiên liệu
- Mô tơ di chuyển thay cho động cơ đốt trong.
Tham khảo một số sản phẩm xe nâng điện bán chạy tại Thiên Sơn Holdings:
- Xe nâng điện đứng lái
- Xe nâng điện ngồi lái
- Xe nâng điện mini
- Xe nâng điện lithium
- Xe nâng tay điện
- Xe nâng điện 1 tấn
- Xe nâng điện 4 tấn
Nguyên lý hoạt động của xe nâng
Dù vận hành bằng động cơ đốt trong hay động cơ điện, nguyên lý hoạt động của cả hai dòng xe nâng hàng này đều có sự tương đồng nhất định. Thiên Sơn Holdings sẽ trình bày một cách tổng quan nhất để bạn nắm rõ:
Hình thức hoạt động của xe nâng hàng
Xe nâng ngồi lái chạy điện và chạy động cơ đốt trong có nguyên lý hoạt động tương tự nhau, chỉ khác nhau ở nguồn cung cấp năng lượng. Do đó, chúng ta sẽ chỉ xét nguyên lý hoạt động chung của xe nâng ngồi lái.
Xe nâng có hai chức năng chính là di chuyển hàng hoá và nâng hạ hàng hóa.
- Chức năng di chuyển hàng hoá được thực hiện nhờ cơ chế bánh răng và xy lanh đẩy.
- Chức năng nâng hạ hàng hóa được thực hiện nhờ cơ chế xi lanh thủy lực.
Xem thêm bài viết: Kích thước xe nâng
Quá trình nâng hạ hàng hóa lên xuống
Dưới đây là chi tiết quá trình nâng hạ hàng hóa của xe nâng hàng để có thể đưa những pallet trọng tải lớn lên độ cao mong muốn:
- Xe nâng có thể nâng hàng hóa lên cao nhờ vào hệ thống thủy lực. Khi càng nâng được đưa vào vị trí pallet hàng hóa, bộ bơm thủy lực sẽ đẩy dầu vào xi lanh nâng.
- Lúc này, các tầng kim loại của khung nâng bắt đầu trượt trên đường ray thông qua hệ thống con lăn dẫn hướng và mỡ chịu nhiệt để đi lên. Đồng thời, hệ thống bánh đà khiến dây xích chạy, kéo theo giá nâng di chuyển trong ray để đưa càng nâng lên cao.
- Dầu thủy lực sẽ tạo áp lực đẩy càng nâng và pallet hàng hóa lên cao. Xi lanh nghiêng cũng theo đó sẽ ngả về phía sau giúp cho hàng hóa không bị đổ về phía trước.
- Khi khung nâng di chuyển đến độ cao cần thiết, dầu thủy lực sẽ ngừng được bơm vào xi lanh nâng. Hàng hóa sau đó sẽ được đặt vào vị trí mong muốn.
- Để hạ hàng hóa xuống, dầu thủy lực sẽ được xả ngược trở lại về thùng chứa. Dầu thủy lực sẽ tạo lực đẩy ngược lại, làm càng nâng và pallet hàng hóa hạ xuống.
- Sau khi hàng hóa được hạ xuống, càng nâng sẽ được di chuyển về vị trí thấp nhất. Xilanh nâng và xi lanh nghiêng sẽ được xả hết dầu thủy lực để xe trở về trạng thái ban đầu.
Tham khảo chi tiết bài viết liên quan:
Ứng dụng của xe nâng hàng trong công nghiệp, đời sống
Xe nâng hàng hiện nay đã trở thành một trong những giải pháp nâng hạ, di chuyển hàng hóa tối ưu trong đa dạng lĩnh vực, từ sản xuất công nghiệp nặng đến các hoạt động dân sinh.
Công trường xây dựng: Đây là thiết bị không thể thay thế trong việc vận chuyển vật liệu xây dựng nhanh chóng và an toàn, đặc biệt là ở những khoảng cách xa hay độ cao lớn với địa hình không bằng phẳng. Xe nâng có khả năng bốc dỡ các pallet gạch, đá, dầm thép nặng một cách dễ dàng. Các dòng xe đốt trong thường được ưu tiên sử dụng nhờ động cơ mạnh mẽ, thích nghi tốt với môi trường làm việc khắc nghiệt và có khả năng hoạt động liên tục trong nhiều ca làm việc.
Nhà kho: Nhà kho, kho bãi, công xưởng là nơi ứng dụng xe nâng hàng rất phổ biến nhằm tối ưu hóa quy trình bốc xếp từ xe vận tải vào vị trí lưu trữ. Tại đây, các dòng xe nâng điện thường được tin dùng nhờ ưu điểm không phát thải khí độc hại, vận hành êm ái và không gây ô nhiễm tiếng ồn. Tùy vào quy mô kho bãi, doanh nghiệp có thể lựa chọn từ xe nâng tay đến xe điện ngồi lái với tải trọng linh hoạt từ 1 – 50 tấn, độ cao làm việc có thể trên 3,5m.
Khu vực tái chế: Trong ngành tái chế, xe nâng hỗ trợ xử lý các vật liệu có kích thước lớn và khó di chuyển như lốp xe, thùng phuy, cuộn vải hoặc kim loại phế liệu. Xe thường được trang bị càng kẹp hoặc bàn nâng chuyên dụng để đảm bảo hàng hóa không bị rơi, trượt trong quá trình di chuyển. Sau khi thu gom, xe nâng sẽ vận chuyển vật liệu đến khu vực phân loại để tái chế.

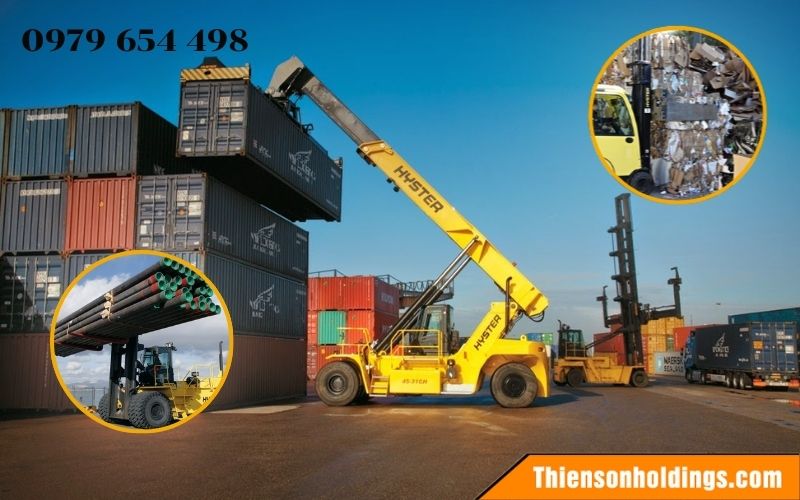

Bến tàu: Với đặc thù tập trung nhiều hàng hóa cồng kềnh và địa hình bến bãi nhiều chướng ngại vật, xe nâng động cơ đốt trong được ưu tiên nhờ khả năng chịu tải lớn và hoạt động ổn định trên bề mặt không bằng phẳng. Xe được dùng để xếp chồng, dỡ hàng trực tiếp trên các tàu cao tầng và xà lan. Ngoài ra, xe nâng còn đóng vai trò quan trọng trong việc vận chuyển vật tư, thiết bị quân sự an toàn, nghiêm ngặt.
Cày tuyết: Tại các quốc gia có khí hậu lạnh, xe nâng hàng được cải tiến và sử dụng phổ biến như một thiết bị dọn tuyết chuyên dụng tại các tuyến đường đông đúc và khu vực dân sinh. Nhờ sự linh hoạt và khả năng chịu tải tốt, xe có thể dọn sạch lớp tuyết dày nhanh chóng và hiệu quả hơn hẳn các thiết bị cày tuyết thông thường khi cần xử lý trên diện rộng.
Thiên Sơn Holdings đã cung cấp đầy đủ thông tin về cấu tạo xe nâng hàng và nguyên lý hoạt động, hy vọng những nội dung này sẽ giúp bạn lựa chọn được dòng xe nâng phù hợp với nhu cầu sử dụng. Nếu bạn đang cần tư vấn hoặc tìm mua xe nâng hàng chính hãng với giá tốt, liên hệ ngay với Thiên Sơn Holdings qua hotline 0979654498 để được tư vấn chi tiết và nhận báo giá nhanh chóng!
